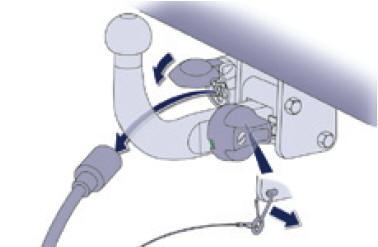

Smontaggio della rotula

Scollegare la spina elettrica del rimorchio dalla presa di collegamento del supporto.

Staccare il cavo solidale con il rimorchio dall'anello di sicurezza del supporto.

Staccare il rimorchio dalla rotula del gancio traino.

Ricollocare il supporto della presa di collegamento in posizione estratta.

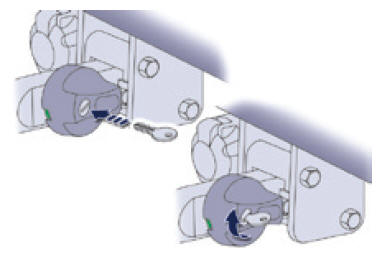

Smontaggio della rotula

Inserire la chiave nella serratura.

Ruotare la chiave in senso orario per sbloccare il meccanismo di fissaggio della rotula.

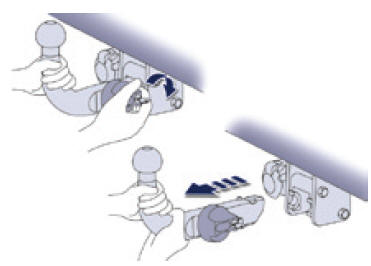

Smontaggio della rotula

Afferrare con decisione la rotula con una mano; con l'altra mano premere e ruotare la rotella in senso orario, fino in battuta.

Estrarre la rotula dal supporto.

Attenzione al peso della rotula (3,5 kg circa). Rischio di lesioni!

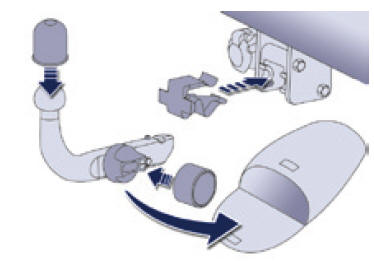

Smontaggio della rotula

Ricollocare il coperchietto di protezione della sfera e il cappuccio di protezione della rotella.

Riporre la rotula nel suo sacchetto.

Ricollocare il tappo di protezione nel supporto di fissaggio.

Manutenzione Il funzionamento corretto è possibile solo se la rotula ed il suo supporto sono tenuti sempre puliti.

Prima di lavare il veicolo con un getto ad alta pressione, la presa di collegamento deve essere estratta, la rotula smontata e il tappo inserito nel supporto.

Per qualsiasi intervento sul dispositivo del gancio traino, rivolgersi alla rete PEUGEOT o ad un riparatore qualificato.

Sistemazione Si consiglia di smontare la rotula staccabile e riporla preferibilmente nello spazio situato sotto al pianale del bagagliaio.

Attacccare la rotula con un cordoncino della sacca di contenimento.

Non abbassare mai la rotula staccabile nel bagagliaio se non è attaccata.

In caso di frenata improvvisa, una rotula lasciata libera nel bagagliaio può rappresentare un pericolo per i passeggeri del veicolo.

Inoltre, la rotula ed il bagagliaio rischiano di essere danneggiati.
