Ford Mondeo: Panoramica del vano motore - 2.0L Ibrido - Manutenzione - Ford Mondeo - Manuale del proprietarioFord Mondeo: Panoramica del vano motore - 2.0L Ibrido

Ford Mondeo / Ford Mondeo - Manuale del proprietario / Manutenzione / Panoramica del vano motore - 2.0L Ibrido

PERICOLO

Il controller del sistema inverter include vari componenti ad alta tensione che potrebbero causare gravi lesioni personali o la morte. Il controller del sistema inverter non è riparabile e non deve mai essere toccato, testato o manomesso.

Nota: non provare in alcun modo a riparare i componenti o il cablaggio ad alta tensione. Per una più semplice identificazione, l'isolamento del cablaggio ad alta tensione è di colore arancione.

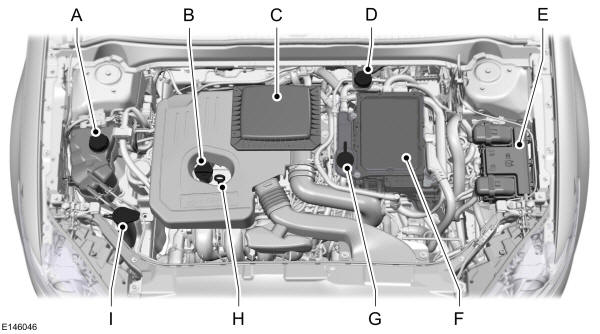

Panoramica del vano motore - 2.0L Ibrido

  1. Serbatoio liquido di raffreddamento motore. Vedere Engine Coolant Check - Hybrid Electric Vehicle (HEV).
  2. Tappo di rifornimento olio motore Vedere Controllo dell'olio del motore.
  3. Filtro dell'aria. Vedere Sostituzione del filtro aria motore.
  4. Vaschetta liquido freni. Vedere Brake Fluid Check.
  5. Scatola dei fusibili del vano motore. Vedere Fuses.
  6. Controller del sistema inverter.
  7. Serbatoio del liquido di raffreddamento per il controller del sistema inverter. Vedere Engine Coolant Check - Hybrid Electric Vehicle (HEV).
  8. Astina di livello olio motore Vedere Engine Oil Dipstick - Hybrid Electric Vehicle (HEV).
  9. Serbatoio liquido lavavetri. Vedere Washer Fluid Check.
