Peugeot 508: Rete di contenimento per carichi alti (SW e RXH con motore termico)
Agganciata ai fissaggi alti e bassi specifici, permette di utilizzare tutto il volume di carico, fino al tetto:
- dietro ai sedili anteriori (1ª fila) quando i sedili posteriori sono ripiegati.
- dietro ai sedili posteriori (2ª fila).
Non raddrizzare mai i sedili posteriori se l'avvolgitore della rete è fissato sugli schienali ribaltati |

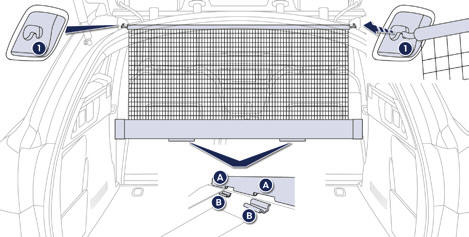

1ª fila
- posizionare l'avvolgitore della rete al di sopra dei due binari (situati sul retro dei sedili posteriori ribaltati),
- le due tacche A devono essere posizionate al di sopra dei due binari B. Far scorrere i due binari B nelle tacche A e spingere l'avvolgitore (nel senso della lunghezza) da destra verso sinistra per bloccarlo,
- verificare che la rete sia agganciata e tesa al massimo.
- ripiegare i sedili posteriori,
- srotolare la rete per carichi alti senza tenderla,
- posizionare una delle estremità della barra in metallo della rete nel relativo fissaggio alto 1,
- tirare la barra in metallo della rete per posizionare l'altra estremità nell'altro fissaggio alto 1.

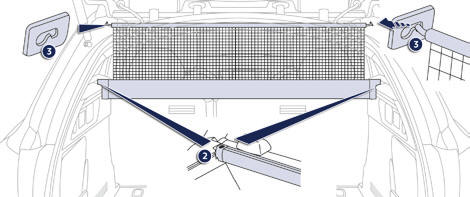

2ª fila
- avvolgere poi rimuovere la tendina copribagagli,
- posizionare l'estremità sinistra dell'avvolgitore 2 nel supporto della tendina copribagagli,
- posizionare l'estremità destra dell'avvolgitore 2 nel supporto della tendina copribagagli, poi bloccare la posizione (indicatore rosso),
- dalla panchetta posteriore di sedili, srotolare la rete per carichi alti spingendola per estrarla dai ganci di tenuta,
- posizionare una delle estremità della barra in metallo della rete nel fissaggio alto 3 corrispondente,
- tirare la barra in metallo della rete per posizionare l'altra estremità nell'altro fissaggio alto 3,
- verificare che la rete sia agganciata e tesa al massimo.
