Peugeot 508: Smontaggio - rimontaggio della batteria

Questa procedura permette di rimuovere la batteria, in completa sicurezza, per poter sostituire le lampade del faro corrispondente.

Prima dello smontaggio

• Posizionare il veicolo in un luogo arieggiato, non ingombro e preferibilmente su suolo piano.
• Inserire il freno di stazionamento.
• Posizionare la leva delle marce in folle (posizione N per il cambio automatico).
• Se il veicolo è equipaggiato di allarme, per evitare l'attivazione, lasciare il cofano aperto.
• Lasciare almeno un vetro socchiuso se si parcheggia in un luogo sicuro, altrimenti bloccare tutte le porte.
• Se il veicolo è equipaggiato di bagagliaio motorizzato, la sua apertura risulterà impossibile dopo aver staccato la batteria.
• Interrompere il contatto e rimuovere la chiave.
• Se il veicolo è equipaggiato di Apertura e Avviamento mani libere, allontanare il telecomando di circa 3 metri.
• Attendere circa 4 minuti (o 12 minuti per il cambio automatico) prima di staccare la batteria.

Smontaggio

• Staccare il morsetto positivo (+) della batteria.

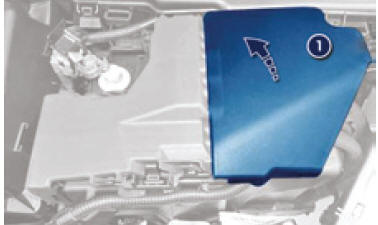

• Toglire il coperchio della batteria 1.

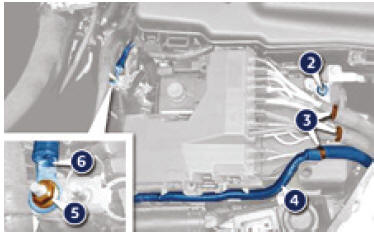

• Allentare in 2 poi staccare il morsetto negativo (-) della batteria.
• Sganciare i fasci elettrici 3.
• Sganciare e spostare il fascio elettrico 4.
• Togliere il dado 5 del cavo positivo (+).
• Spostare il fascio elettrico 6.

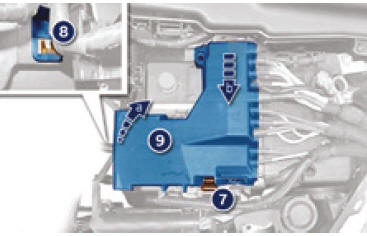

• Con un cacciavite, sganciare le mollette 7 e 8.
• Spostare il calcolatore di protezione delle alimentazioni 9 verso l'alto.
• Capovolgere e spostare il calcolatore in avanti.

• Sganciare le mollette.

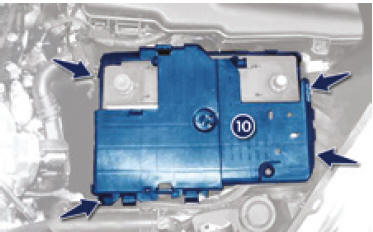

• Togliere il coperchio della batteria 10.

• Con un cacciavite, fare leva per spostare il fissaggio 11 e rimuovere la batteria.

Montaggio

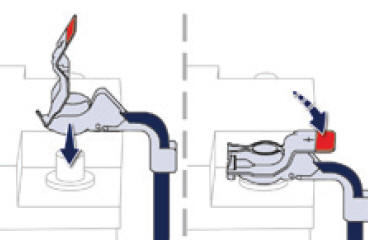

Per il rimontaggio, effettuare le operazioni di smontaggio in senso inverso poi collegare il morsetto positivo (+) per ultimo.

Dopo il montaggio

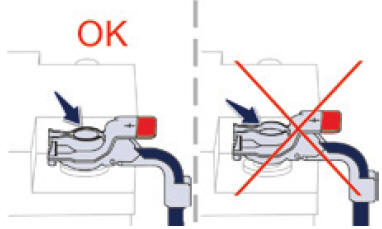

• Controllare i morsetti della batteria.
• Inserire il contatto, senza avviare il motore.
• Verificare l'assenza di messaggi d'errore o di spie accese. Altrimenti rivolgersi alla rete PEUGEOT o ad un riparatore qualificato per un azzeramento del sistema.
• Verificare il corretto funzionamento di tutte le porte, del bagagliaio e dei vetri.
• Dopo il rimontaggio, attendere circa 1 minuto (o 2 minuti per il cambio automatico).
• Avviare il motore.
• Verificare il corretto funzionamento del sistema antischiacciamento : alzacristalli, tetto apribile, tetto panoramico.
• Se il veicolo è equipaggiato di freno elettrico, verificarne il corretto funzionamento facendo una prova di disinserimento e inserimento.
• Interrompere il contatto.
• Uscire dal veicolo poi verificare il corretto funzionamento del telecomando.
• Impostare : l’ora, le stazioni radio e la configurazione dell’autoradio.
