Toyota Avensis: Disinnesto manuale del freno di stazionamento (modello familiare)

1. Estrarre l'attrezzo di disinnesto del freno di stazionamento dal vano bagagli.

2. Sollevare il pannello di copertura laterale sinistro.

3. Sollevare il tappo del vano bagagli.

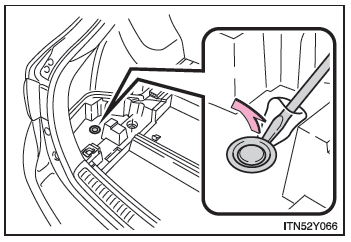

4. Rimuovere o rompere il sigillo che copre il foro di rilascio.

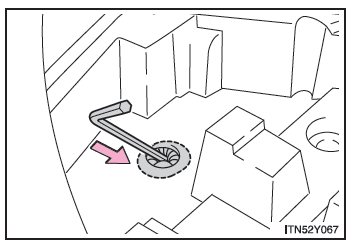

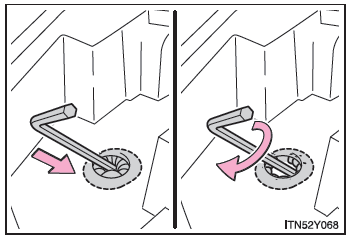

5. Inserire fino in fondo l'attrezzo di disinnesto del freno di stazionamento, assicurandosi che non si muova quando la mano viene allontanata e ruotarlo in senso orario fino a quando non si avverte uno scatto. (circa 600 giri, circa 20 minuti)

L'attrezzo gira a vuoto se viene ruotato in senso antiorario.

Dopo aver rilasciato il freno di stazionamento, assicurarsi di rimuovere l'attrezzo di disinnesto e conservarlo nel cassetto porta-attrezzi.

■ Se il sigillo è stato danneggiato

Il sigillo deve essere sostituito da un concessionario o un'officina autorizzata Toyota, o da un altro professionista debitamente qualificato ed attrezzato.

Se il bagagliaio/vano bagagli è stato inondato dall'acqua quando il sigillo era rotto o mancante (ad esempio se il veicolo è stato lasciato all'aperto sotto la pioggia con il cofano posteriore aperto o rimosso), il sistema del freno di stazionamento deve essere sostituito.

■ Azionamento manuale del freno di stazionamento

Il freno di stazionamento non può essere inserito manualmente.

■ Quando si disinnesta manualmente il freno di stazionamento

Veicoli senza sistema di accesso e avviamento intelligente

● Portare la leva del cambio su P (cambio Multidrive) o su 1 o R (cambio manuale), portare l'interruttore motore in posizione "LOCK" e mettere le calzatoie agli pneumatici.

Se non si esegue questa procedura, il veicolo potrebbe muoversi e provocare un incidente.

● Portare l'interruttore motore in posizione "LOCK" e controllare che la spia del freno di stazionamento sia spenta.

Se non si esegue questa procedura, il sistema potrebbe azionarsi e far ruotare l'attrezzo di disinnesto del freno di stazionamento inserito, esponendo così al rischio di lesioni.

Veicoli con sistema di accesso e avviamento intelligente

● Portare la leva del cambio su P (cambio Multidrive) o su 1 o R (cambio manuale), spegnere l'interruttore motore e mettere le calzatoie agli pneumatici.

Se non si esegue questa procedura, il veicolo potrebbe muoversi e provocare un incidente.

● Spegnere l'interruttore motore e controllare che la spia del freno di stazionamento sia spenta.

Se non si esegue questa procedura, il sistema potrebbe azionarsi e far ruotare l'attrezzo di disinnesto del freno di stazionamento inserito, esponendo così al rischio di lesioni.

■ Quando si disinnesta manualmente il freno di stazionamento

● Assicurarsi di ruotare fino in fondo l'attrezzo.

Se ci si arresta a metà corsa, l'azionamento dell'interruttore verrà annullato e ne conseguirà l'avaria del sistema del freno di stazionamento.

● Impiegare solo l'attrezzo di disinnesto prescritto.

L'uso di attrezzi in commercio può causare danni al foro di rilascio e rendere impossibile la rimozione del sigillo.
