Quadro strumenti

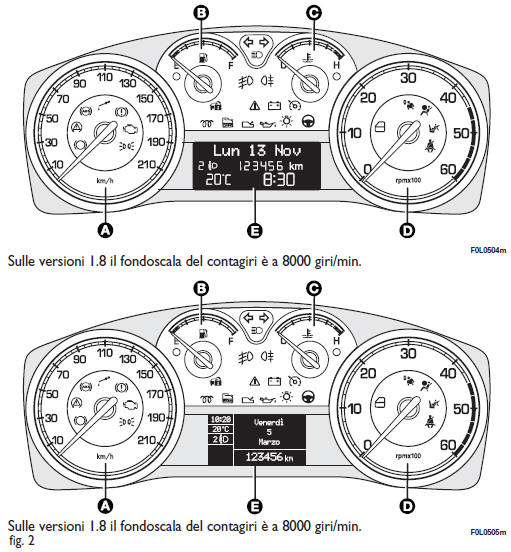

Versioni 1.8 - 1.9 Multijet 8V con display multifunzionale

  1. Tachimetro (indicatore velocità)
  2. Indicatore livello carburante con spia riserva
  3. Indicatore temperatura liquido raffreddamento motore con spia di massima temperatura
  4. Contagiri
  5. Display multifunzionale

Spie presenti su versioni Multijet
Spia presente su versioni con cambio automatico

Versioni 1.8 - 1.9 Multijet 8V con display multifunzionale riconfigurabile

  1. Tachimetro (indicatore velocità)
  2. Indicatore livello carburante con spia riserva
  3. Indicatore temperatura liquido raffreddamento motore con spia di massima temperatura
  4. Contagiri
  5. Display multifunzionale riconfigurabile

Spie presenti su versioni Multijet
Spia presente su versioni con cambio automatico

Quadro strumenti

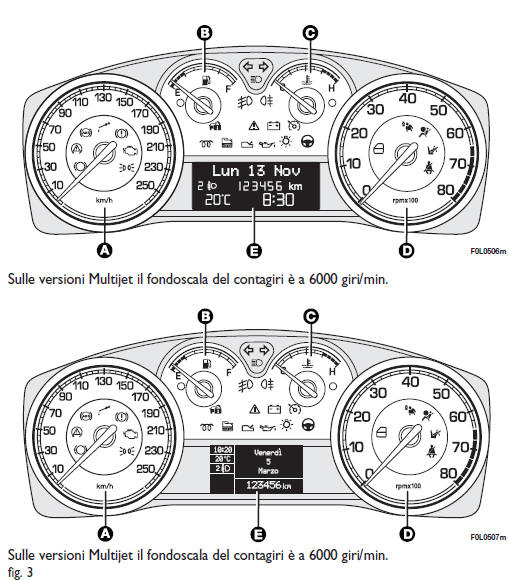

Versioni 2.2 - 1.9 Multijet 16V - 2.4 Multijet 20V con display multifunzionale

  1. Tachimetro (indicatore velocità)
  2. Indicatore livello carburante con spia riserva
  3. Indicatore temperatura liquido raffreddamento motore con spia di massima temperatura
  4. Contagiri
  5. Display multifunzionale

Spie presenti su versioni Multijet
Spia presente su versioni con cambio automatico

Versioni 2.2 - 1.9 Multijet 16V - 2.4 Multijet 20V con display multifunzionale riconfigurabile

  1. Tachimetro (indicatore velocità)
  2. Indicatore livello carburante con spia riserva
  3. Indicatore temperatura liquido raffreddamento motore con spia di massima temperatura
  4. Contagiri
  5. Display multifunzionale riconfigurabile

Spie presenti su versioni Multijet
Spia presente su versioni con cambio automatico

Plancia portastrumenti

La presenza e la posizione dei comandi, degli strumenti e segnalatori possono variare in funzione delle versioni. Bocchetta aria laterale Leva sinistra: comando luci esterne Quadro str ...

Simbologia

Su alcuni componenti della vettura, od in prossimità degli stessi, sono applicate specifiche targhette colorate, la cui simbologia richiama l’attenzione ed indica precauzioni importanti che l†...
