Fiat Croma: Sostituzione fusibili - In emergenza - Fiat Croma - Manuale del proprietarioFiat Croma: Sostituzione fusibili

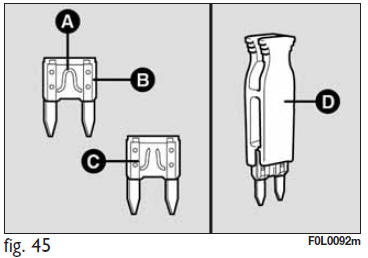

GENERALITÀ fig. 45

I fusibili proteggono l’impianto elettrico intervenendo in caso di avaria od intervento improprio sull’impianto stesso.

Quando un dispositivo non funziona, occorre pertanto verificare l’efficienza del relativo fusibile di protezione: l’elemento conduttore A non deve essere interrotto.

In caso contrario occorre sostituire il fusibile bruciato con un altro avente lo stesso amperaggio (stesso colore).

B fusibile integro
C fusibile con elemento conduttore interrotto.

Per sostituire un fusibile utilizzare la pinzetta D agganciata alla centralina su plancia portastrumenti.

Sostituzione fusibili

ATTENZIONE  Nel caso il fusibile dovesse interrompersi nuovamente, rivolgersi alla Rete Assistenziale Fiat.

Non sostituire mai un fusibile guasto con fili metallici o altro materiale di recupero.

ATTENZIONE  Non sostituire in alcun caso un fusibile con un altro avente amperaggio superiore; PERICOLO DI INCENDIO.

ATTENZIONE  Se un fusibile generale di protezione (MEGA-FUSE, MIDI-FUSE, MAXI-FUSE) interviene rivolgersi alla Rete Assistenziale Fiat.

Prima di sostituire un fusibile, accertarsi di aver tolto la chiave dal dispositivo di avviamento e di aver spento e/o disinserito tutti gli utilizzatori.

ACCESSO AI FUSIBILI

I fusibili della vettura sono raggruppati in tre centraline, ubicate sulla plancia portastrumenti, nel vano motore e all’interno del bagagliaio (lato sinistro).

Sul polo positivo della batteria si trova, inoltre, una quarta centralina contenente i fusibili di grande portata (MEGA-FUSE, MIDI-FUSE, MAXI-FUSE).

ATTENZIONE  Per la sostituzione di questi fusibili rivolgersi alla Rete Assistenziale Fiat.

Sostituzione fusibili

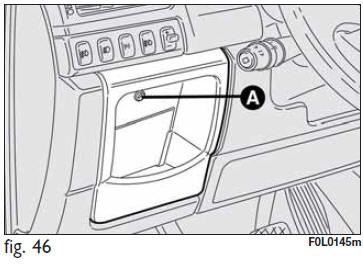

Centralina su plancia portastrumenti fig. 46-47

Per accedere alla centralina portafusibili su plancia portastrumenti, occorre svitare la vite di fissaggio A e rimuovere la copertura.

Sostituzione fusibili

Sostituzione fusibili

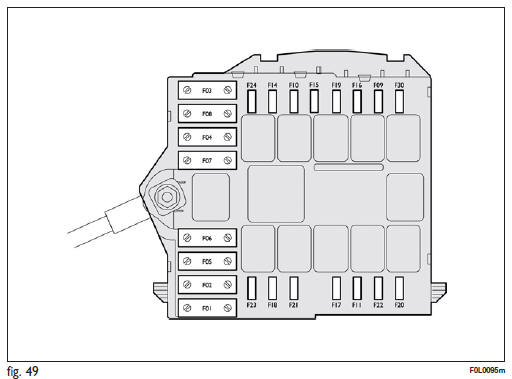

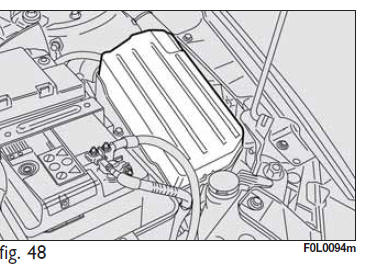

Centralina vano motore fig. 48-49

Per accedere alla centralina portafusibili ubicata accanto alla batteria occorre rimuovere il relativo coperchio di protezione.

Sostituzione fusibili

Sostituzione fusibili

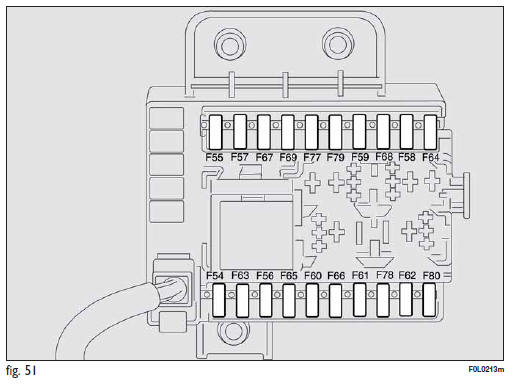

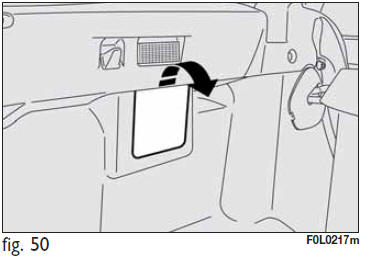

Centralina vano bagagli fig. 50-51

Per accedere alla centralina portafusibili ubicata sul lato sinistro del vano bagagli occorre aprire l’apposito sportellino di ispezione (come illustrato in figura).

Sostituzione fusibili

TABELLA RIASSUNTIVA FUSIBILI

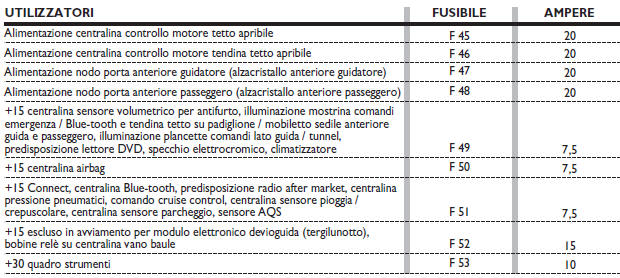

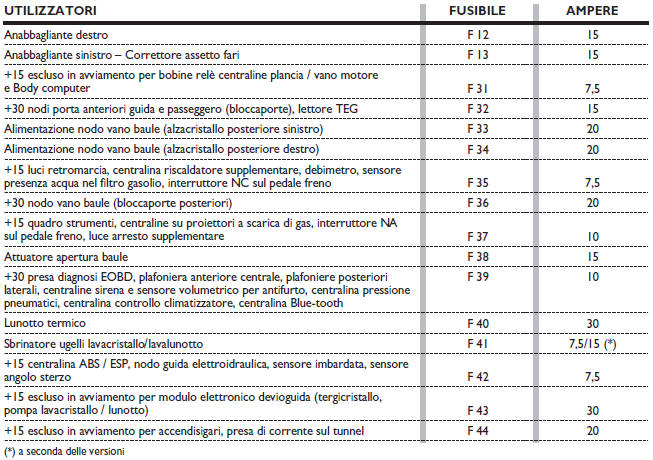

Centralina plancia portastrumenti

Centralina plancia portastrumenti

Centralina plancia portastrumenti

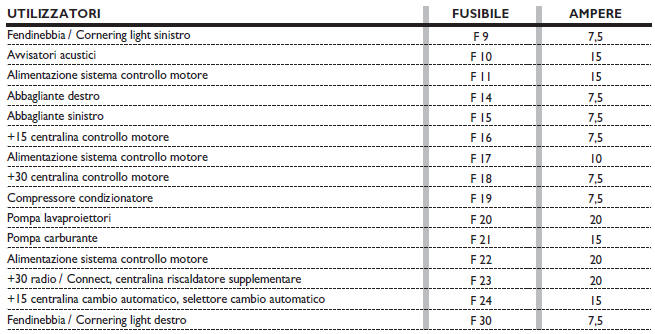

Centralina vano motore

Centralina vano motore

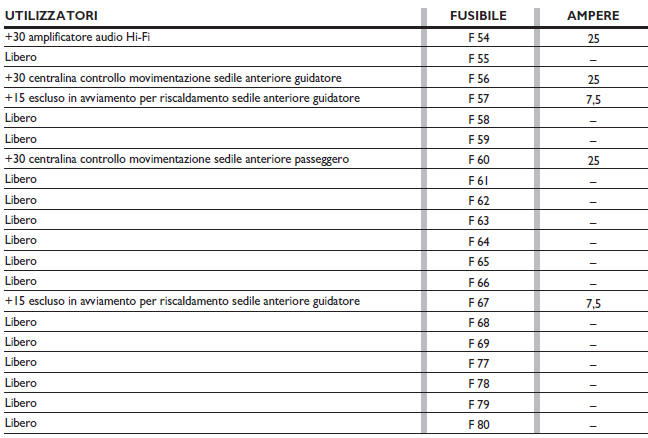

Centralina vano bagagli

Centralina vano bagagli
