Hyundai i40: Faro (anabbagliante/abbagliante), luce di svolta statica e indicatore di direzione

1. Spegnere il motore e aprire il cofano.

2. Rimuovere il paraurti anteriore.

3. Rimuovere il gruppo faro dalla carrozzeria del veicolo. Se è possibile raggiungere la lampadina senza rimuovere il gruppo faro, non è necessario eseguire i passi 2 e 3.

4. Scollegare il connettore di alimentazione dal retro del gruppo faro.

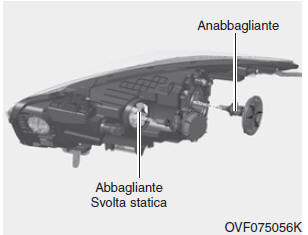

Faro (anabbagliante/abbagliante) e luce di svolta statica

5. Rimuovere il coperchio della lampadina del faro ruotandolo in senso antiorario.

6. Scollegare il connettore del portalampada del faro.

7. Rimuovere il portalampada dal gruppo ottico ruotandolo in senso antiorario finché le linguette del portalampada non si allineano agli incavi del gruppo ottico.

8. Estrarre la lampadina dal portalampada.

9. Inserire una lampadina nuova nel portalampada.

10. Installare il portalampada sul gruppo ottico allineandone le linguette agli incavi del gruppo. Inserire il portalampada nel gruppo e ruotarlo in senso orario.

11. Collegare il connettore del portalampada del faro.

12. Installare il coperchio della lampadina del faro ruotandolo in senso orario.

NOTA Si consiglia di far regolare l'orientamento fari dopo un incidente o dopo la reinstallazione del gruppo faro presso un concessionario HYUNDAI autorizzato.

ATTENZIONE - Lampadine alogene

• Le lampadine alogene contengono gas pressurizzato che in caso di rottura genera la proiezione di schegge di vetro.

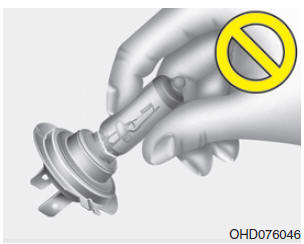

• Maneggiarle sempre con cautela per evitare tagli e abrasioni. Se le lampadine sono accese, evitare il contatto con i liquidi. Non toccare mai il vetro con le mani nude.

  Eventuali residui d'olio possono causare il surriscaldamento della lampadina e il conseguente scoppio all'accensione. La lampadina deve essere accesa soltanto dopo il montaggio sul faro.

• In caso di danno o rottura della lampadina, sostituirla immediatamente e smaltirla adeguatamente.
• Indossare opportune protezioni per gli occhi in occasione della sostituzione delle lampadine.

  Prima di maneggiare la lampadina, lasciarla raffreddare.
