Hyundai i40: Luci esterne - Lampadine luci - Manutenzione - Hyundai i40 - Manuale del proprietarioHyundai i40: Luci esterne

Lampadine luci

Indicatore di direzione posteriore

1. Spegnere il motore.

2. Aprire il portellone.

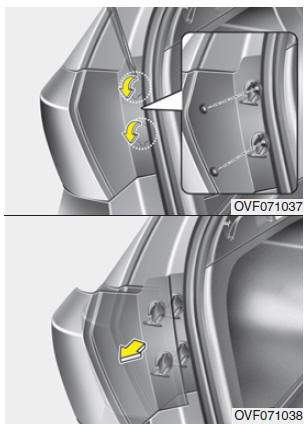

3. Rimuovere il coperchio.

4. Allentare le viti di fissaggio del gruppo ottico con un cacciavite a croce.

5. Rimuovere il gruppo ottico posteriore dalla carrozzeria del veicolo.

Lampadine luci

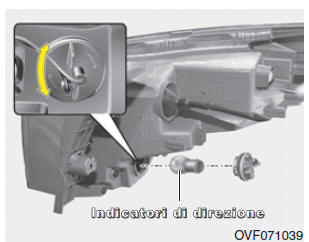

6. Rimuovere il portalampada dal gruppo ottico ruotandolo in senso antiorario finché le linguette del portalampada non si allineano agli incavi del gruppo ottico.

7. Togliere la lampadina dal portalampada premendo e ruotando in senso antiorario la lampadina finché le sue linguette non si allineano con gli incavi del portalampada. Estrarre la lampadina dal portalampada.

8. Inserire una nuova lampadina nel portalampada ruotandola fino al bloccaggio in posizione.

9. Installare il portalampada sul gruppo ottico allineandone le linguette agli incavi del gruppo. Inserire il portalampada nel gruppo e ruotarlo in senso orario.

10. Montare il gruppo ottico sulla carrozzeria del veicolo.

Luci stop e di posizione posteriori Se il faro non funziona, si consiglia di far controllare il sistema da un concessionario autorizzato HYUNDAI.

Lampadine luci

Luci interne

1. Spegnere il motore.

2. Aprire il portellone.

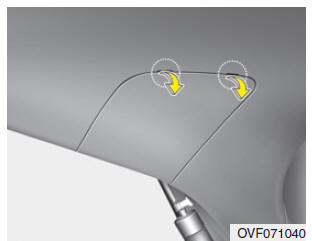

3. Rimuovere il coperchio di accesso usando un cacciavite a lama.

Lampadine luci

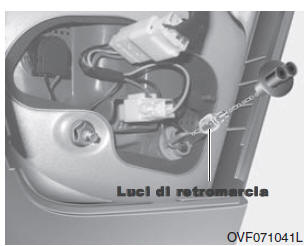

Luci di retromarcia

4. Rimuovere il portalampada dal gruppo ottico ruotandolo in senso antiorario finché le linguette del portalampada non si allineano agli incavi del gruppo ottico.

5. Togliere la lampadina dal portalampada premendo e ruotando in senso antiorario la lampadina finché le sue linguette non si allineano con gli incavi del portalampada. Estrarre la lampadina dal portalampada.

6. Inserire una nuova lampadina nel portalampada ruotandola fino al bloccaggio in posizione.

7. Installare il portalampada sul gruppo ottico allineandone le linguette agli incavi del gruppo. Inserire il portalampada nel gruppo e ruotarlo in senso orario.

8. Montare il coperchio di accesso inserendolo nel relativo foro.

Lampadine luci

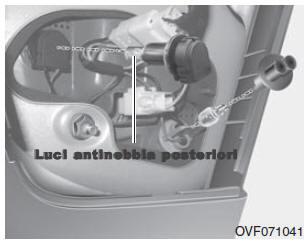

Luci antinebbia posteriori

4. Rimuovere il portalampada dal gruppo ruotandolo in senso antiorario finché le linguette del portalampada non si allineano alle asole del gruppo.

5. Installare il portalampada nuovo nel gruppo allineandone le linguette alle asole dell'alloggiamento.

Inserire il portalampada nel gruppo e ruotarlo in senso orario.

Di posizione posteriori Se il faro non funziona, si consiglia di far controllare il sistema da un concessionario autorizzato HYUNDAI.

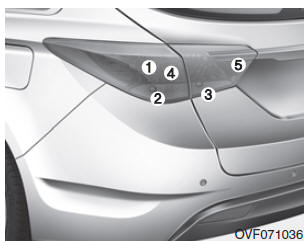

Sostituzione lampadine dei gruppi ottici posteriori (Berlina)

  1. Luce stop
  2. Indicatore di direzione posteriore
  3. Luce retromarcia
  4. Di posizione posteriore
  5. Luce fendinebbia posteriore (se in dotazione)

Lampadine luci

Luci esterne

Lampadine luci

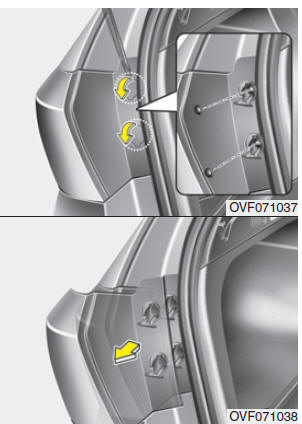

  1. Spegnere il motore.
  2. Aprire il baule.
  3. Rimuovere il coperchio.
  4. Allentare le viti di fissaggio del gruppo ottico con un cacciavite a croce.
  5. Rimuovere il gruppo ottico posteriore dalla carrozzeria del veicolo.

Lampadine luci

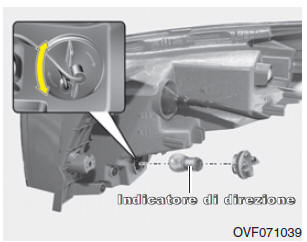

Indicatore di direzione posteriore

6. Rimuovere il portalampada dal gruppo ottico ruotandolo in senso antiorario finché le linguette del portalampada non si allineano agli incavi del gruppo ottico.

7. Togliere la lampadina dal portalampada premendo e ruotando in senso antiorario la lampadina finché le sue linguette non si allineano con gli incavi del portalampada. Estrarre la lampadina dal portalampada.

8. Inserire una nuova lampadina nel portalampada ruotandola fino al bloccaggio in posizione.

9. Installare il portalampada sul gruppo ottico allineandone le linguette agli incavi del gruppo. Inserire il portalampada nel gruppo e ruotarlo in senso orario.

10. Montare il gruppo ottico sulla carrozzeria del veicolo.

Luci stop e di posizione posteriori Se il faro non funziona, si consiglia di far controllare il sistema da un concessionario autorizzato HYUNDAI.
