Toyota Avensis: Controllo e sostituzione
dei fusibili
L'eventuale mancato funzionamento di un componente elettrico può essere dovuto a un fusibile bruciato. In questo caso, controllare e sostituire i fusibili, secondo necessità.
- Portare l'interruttore motore in posizione "LOCK" (veicoli senza sistema di accesso e avviamento intelligente) oppure spegnerlo (veicoli con sistema di accesso e avviamento intelligente).
- Aprire il coperchio della scatola fusibili.

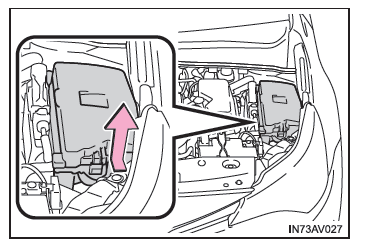

Vano motore
Premere sulla linguetta e sollevare il coperchio.

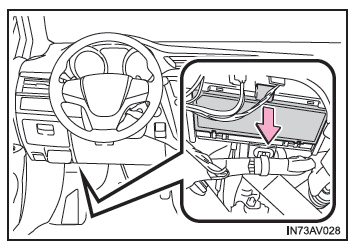

Pannello strumenti lato conducente: scatola fusibili tipo A (veicoli con guida a sinistra)
Rimuovere il coperchietto.

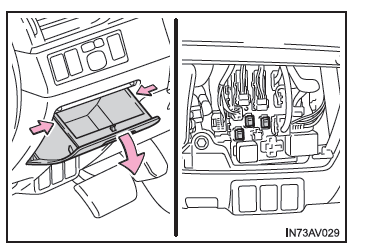

Pannello strumenti lato conducente: scatola fusibili tipo B (veicoli con guida a sinistra)
Rimuovere il vano portamonete.

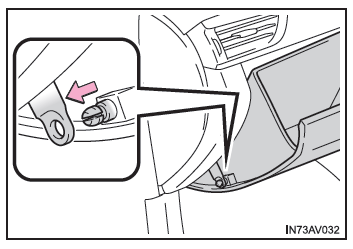

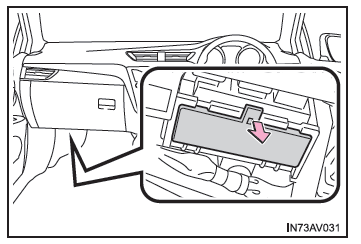

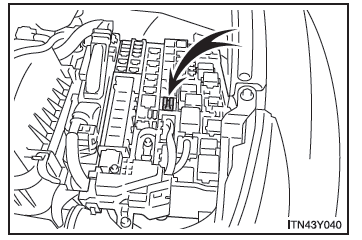

Pannello strumenti lato passeggero: scatola fusibili tipo A (veicoli con guida a destra)
Rimuovere il coperchio.
Rimuovere il coperchietto.

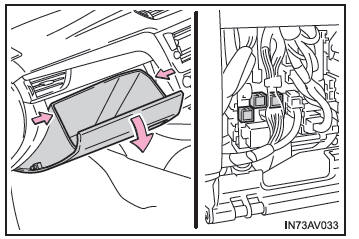

Pannello strumenti lato passeggero: scatola fusibili tipo B (veicoli con guida a destra)
Aprire il vano portaoggetti. Sganciare l'ammortizzatore.
Spingere verso l'interno i due lati del vano portaoggetti per sganciare le griffe.
3. Rimuovere il fusibile con l'apposito estrattore.
4. Controllare se il fusibile è bruciato.
- Fusibile normale
- Fusibile bruciato
Tipo A e B
Sostituirlo con un fusibile di amperaggio appropriato. L'amperaggio è indicato sul coperchio della scatola fusibili.
Tipo C e D
Contattare un concessionario o un'officina autorizzata Toyota, o un altro professionista debitamente qualificato ed attrezzato.

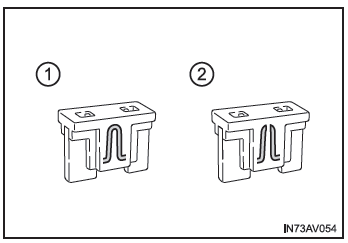

Tipo A

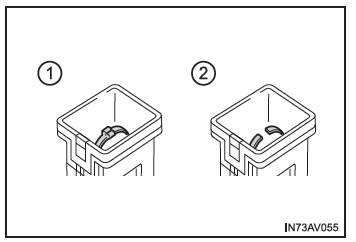

Tipo B

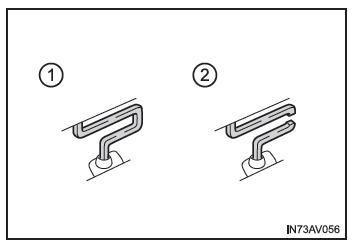

Tipo C

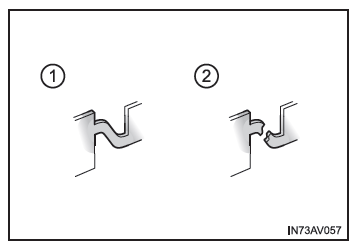

Tipo D
■ Dopo la sostituzione di un fusibile
● Se le luci non si accendono anche dopo aver sostituito il fusibile, potrebbe essere necessario sostituire la lampadina. ● Se il fusibile sostituito si brucia nuovamente, far controllare il veicolo presso un concessionario o un'officina autorizzata Toyota, o presso un altro professionista debitamente qualificato ed attrezzato.
■ In presenza di un sovraccarico nei circuiti
I fusibili sono progettati per bruciarsi per proteggere il cablaggio da danni.
■ Per evitare guasti al sistema e incendi sul veicolo
Osservare le seguenti precauzioni.
Il mancato rispetto di queste precauzioni può causare danni al veicolo, incendi o lesioni.
● Non utilizzare fusibili con un amperaggio maggiore di quello indicato né conduttori elettrici sostitutivi.
● Utilizzare sempre fusibili originali Toyota o equivalenti.
Non sostituire mai un fusibile con un cavo, nemmeno provvisoriamente.
● Non modificare il fusibile o la scatola fusibili.
■ Prima di sostituire i fusibili
Rivolgersi al più presto a un concessionario o un'officina autorizzata Toyota, o a un altro professionista debitamente qualificato ed attrezzato, per identificare ed eliminare la causa del sovraccarico elettrico.
