Toyota Avensis: Sostituzione delle lampadine - Lampadine - Manutenzione Toyota Avensis: Sostituzione delle lampadine

■ Fari (lampadine alogene)

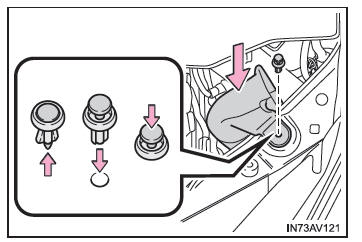

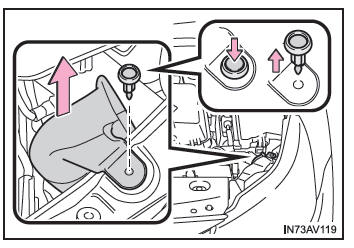

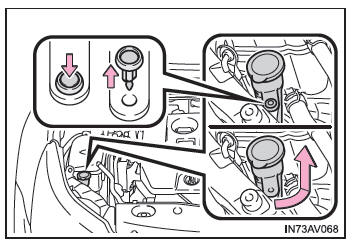

1. Solo per il lato destro: Rimuovere la molletta di fissaggio e ruotare ed estrarre la bocchetta di riempimento del liquido lavavetro.

Sostituzione delle lampadine

Solo per il lato sinistro: rimuovere la molletta di fissaggio e la parte superiore del condotto del filtro dell'aria (se rimuovibile).

Sostituzione delle lampadine

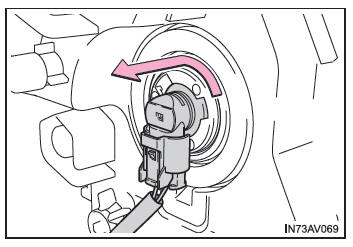

2. Ruotare il portalampada in senso antiorario.

Sostituzione delle lampadine

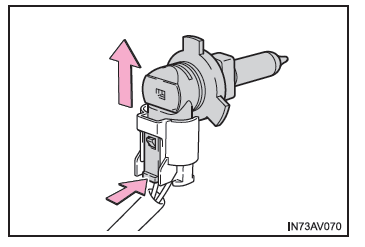

3. Scollegare il connettore premendo il dispositivo di sbloccaggio.

Sostituzione delle lampadine

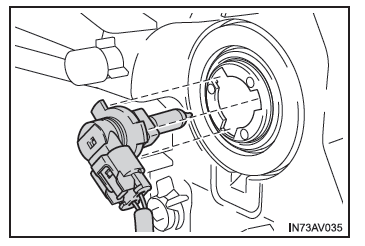

4. Sostituire la lampadina, applicare il connettore e montare il portalampada.

Far combaciare le 3 linguette della lampadina con le scanalature del supporto e inserire la lampadina.

Sostituzione delle lampadine

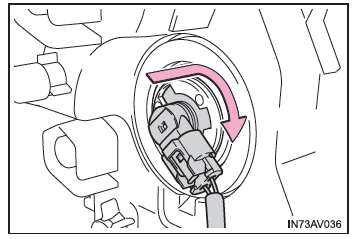

5. Girare il portalampada in modo da bloccarlo.

Scuotere delicatamente il portalampada per accertarsi che non sia allentato, accendere i fari anabbaglianti una volta e verificare che non si veda alcuna luce filtrare attraverso il supporto.

Sostituzione delle lampadine

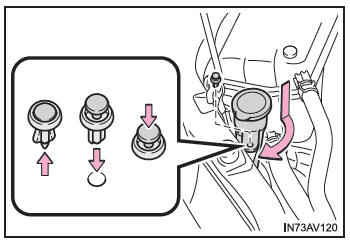

6. Solo per il lato destro: riposizionare la bocchetta di riempimento del liquido lavavetro e la molletta di fissaggio eseguendo 1 con i passaggi invertiti.

Sostituzione delle lampadine

Solo per il lato sinistro: installare la parte superiore del condotto del filtro dell'aria e la molletta di fissaggio eseguendo la procedura 1 nell'ordine inverso.

Sostituzione delle lampadine

■ Fendinebbia anteriore (se in dotazione)

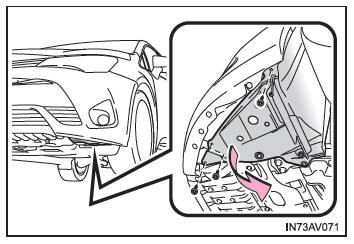

1. Rimuovere il fermaglio e i bulloni rivestimento passaruota. Rimuovere parzialmente il rivestimento passaruota.

Fendinebbia anteriore (se in dotazione)

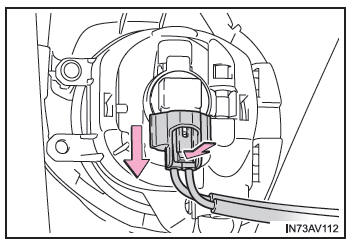

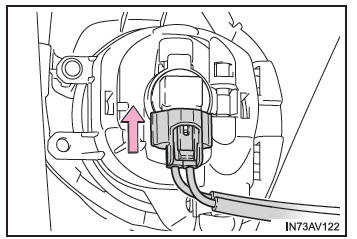

2. Scollegare il connettore premendo contemporaneamente sul dispositivo di sbloccaggio.

Fendinebbia anteriore (se in dotazione)

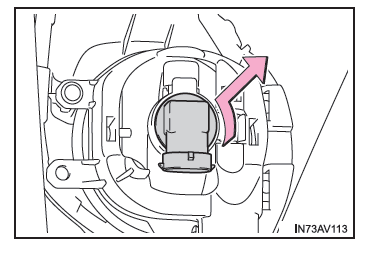

3. Ruotare il portalampada in senso antiorario.

Fendinebbia anteriore (se in dotazione)

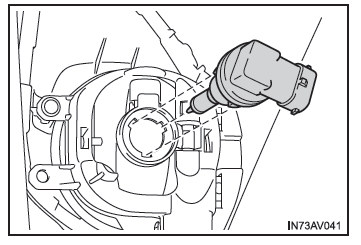

4. Sostituire la lampadina e montare il portalampada.

Far combaciare le 3 linguette della lampadina con le scanalature del supporto e inserire la lampadina.

Fendinebbia anteriore (se in dotazione)

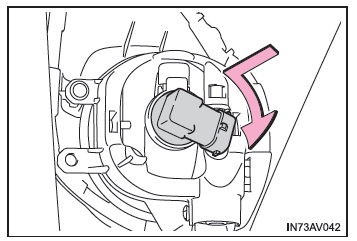

5. Girare il portalampada in modo da bloccarlo.

Fendinebbia anteriore (se in dotazione)

6. Applicare il connettore.

Scuotere delicatamente il portalampada per accertarsi che non sia allentato, accendere i fendinebbia anteriori una volta e verificare che non si veda alcuna luce filtrare dal supporto.

Fendinebbia anteriore (se in dotazione)

7. Rimontare il rivestimento passaruota con i bulloni e il fermaglio eseguendo 1 con i passaggi invertiti.

■ Luce di svolta/luce fendinebbia (se in dotazione)

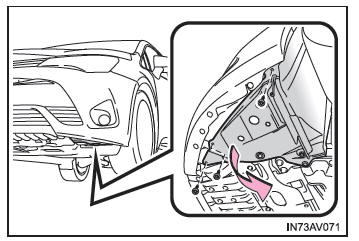

1. Rimuovere il fermaglio e i bulloni rivestimento passaruota. Rimuovere parzialmente il rivestimento passaruota.

Luce di svolta/luce fendinebbia (se in dotazione)

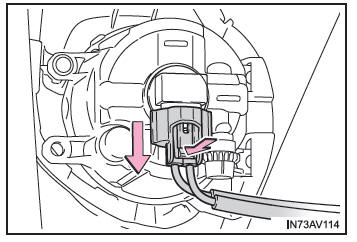

2. Scollegare il connettore premendo contemporaneamente sul dispositivo di sbloccaggio.

Luce di svolta/luce fendinebbia (se in dotazione)

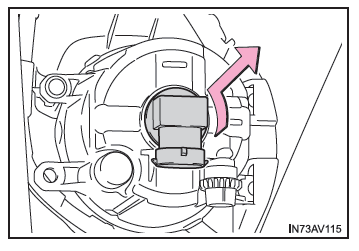

3. Ruotare il portalampada in senso antiorario.

Luce di svolta/luce fendinebbia (se in dotazione)

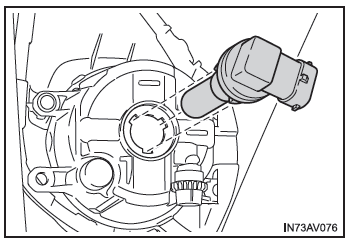

4. Sostituire la lampadina e montare il portalampada.

Far combaciare le 3 linguette della lampadina con le scanalature del supporto e inserire la lampadina.

Luce di svolta/luce fendinebbia (se in dotazione)

5. Girare il portalampada in modo da bloccarlo.

Luce di svolta/luce fendinebbia (se in dotazione)

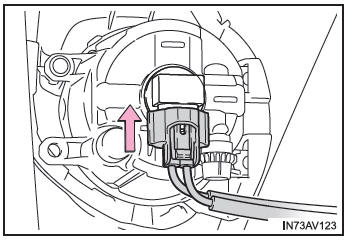

6. Applicare il connettore.

Scuotere delicatamente il portalampada per accertarsi che non sia allentato, accendere la luce di svolta/luce fendinebbia una volta e verificare che non si veda alcuna luce filtrare dal supporto.

Luce di svolta/luce fendinebbia (se in dotazione)

7. Rimontare il rivestimento passaruota con i bulloni e il fermaglio eseguendo 1 con i passaggi invertiti.

■ Indicatore di direzione anteriore

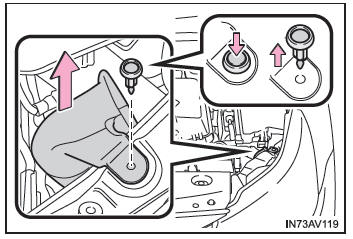

1. Solo per il lato sinistro: rimuovere la molletta di fissaggio e la parte superiore del condotto del filtro dell'aria (se rimuovibile).

Indicatore di direzione anteriore

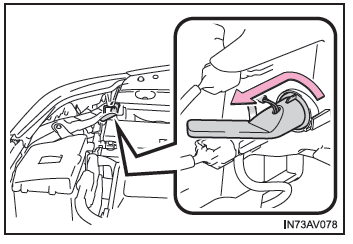

2. Ruotare il portalampada in senso antiorario.

Indicatore di direzione anteriore

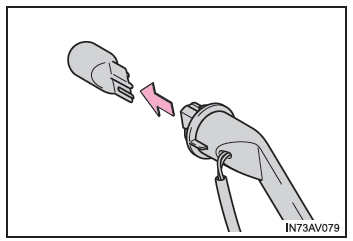

2. Rimuovere la lampadina.

Indicatore di direzione anteriore

4. Per l'installazione della lampadina, eseguire i passaggi 3 e 2 invertendo l'ordine delle operazioni.

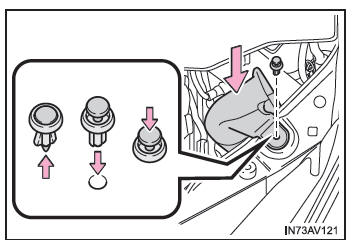

5. Solo per il lato sinistro: installare la parte superiore del condotto del filtro dell'aria e la molletta di fissaggio eseguendo la procedura 1 nell'ordine inverso.

Indicatore di direzione anteriore

■ Luce retromarcia (berlina)

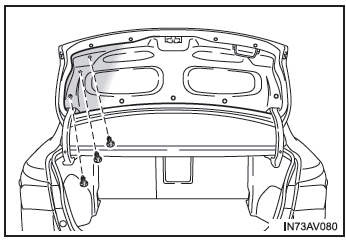

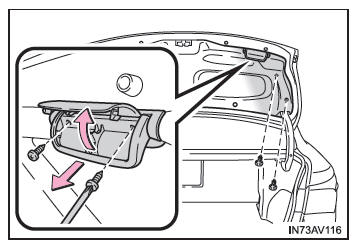

1. Per il lato destro, aprire il bagagliaio, rimuovere i fermagli della copertura e la maniglia del bagagliaio.

 Luce retromarcia (berlina)

Per il lato sinistro, aprire il bagagliaio e rimuovere i fermagli della copertura.

 Luce retromarcia (berlina)

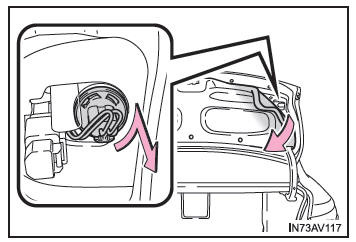

2. Rimuovere parzialmente la copertura del pannello del bagagliaio e ruotare il portalampada in senso antiorario.

 Luce retromarcia (berlina)

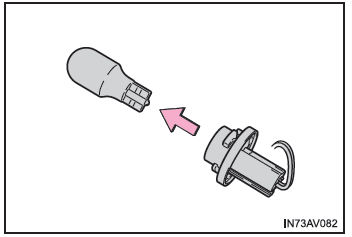

3. Rimuovere la lampadina.

 Luce retromarcia (berlina)

4. Per l'installazione, ripetere la procedura invertendo l'ordine delle operazioni.

■ Luce retromarcia (modello familiare)

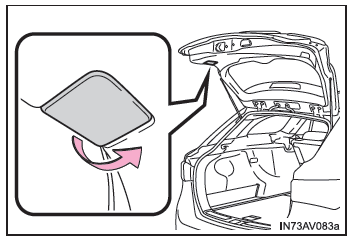

1. Aprire il portellone posteriore e rimuovere il coperchio.

Luce retromarcia (modello familiare)

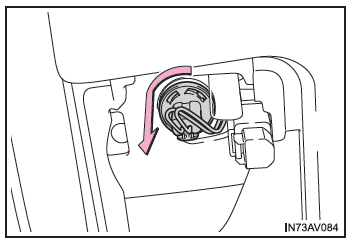

2. Ruotare il portalampada in senso antiorario.

Luce retromarcia (modello familiare)

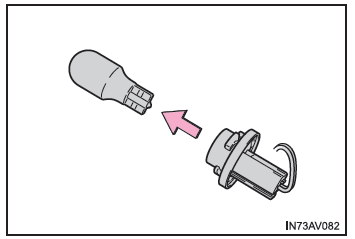

3. Rimuovere la lampadina.

Luce retromarcia (modello familiare)

4. Per l'installazione, ripetere la procedura invertendo l'ordine delle operazioni.

■ Indicatore di direzione posteriore (berlina)

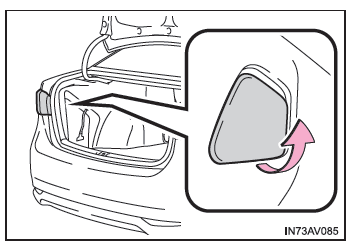

1. Aprire il bagagliaio e rimuovere il coperchio.

Indicatore di direzione posteriore (berlina)

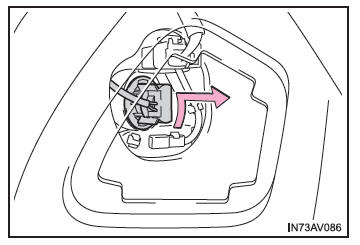

2. Ruotare il portalampada in senso antiorario.

Indicatore di direzione posteriore (berlina)

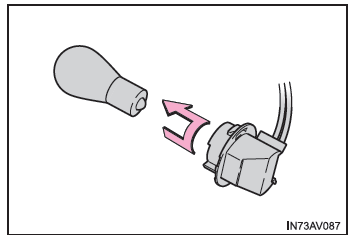

3. Rimuovere la lampadina.

Indicatore di direzione posteriore (berlina)

4. Per l'installazione, ripetere la procedura invertendo l'ordine delle operazioni.

■ Indicatore di direzione posteriore (modello familiare)

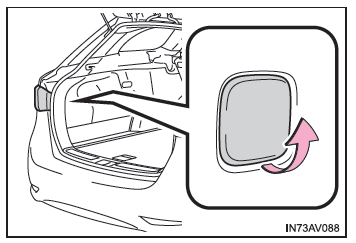

1. Aprire il portellone posteriore e rimuovere il coperchio.

 Indicatore di direzione posteriore (modello familiare)

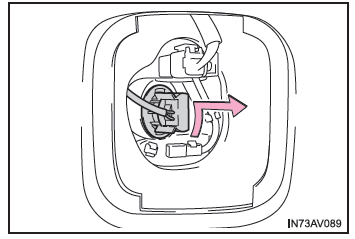

2. Ruotare i portalampada in senso antiorario.

 Indicatore di direzione posteriore (modello familiare)

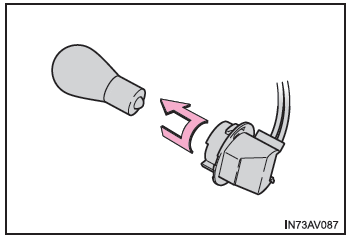

3. Rimuovere la lampadina.

 Indicatore di direzione posteriore (modello familiare)

4. Per l'installazione, ripetere la procedura invertendo l'ordine delle operazioni.

■ Luce targa

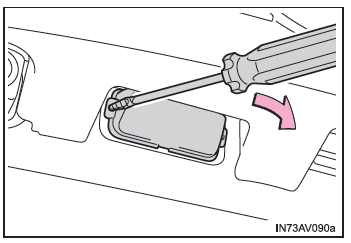

1. Rimuovere il coperchio.

Inserire un cacciavite a testa piatta o simile nel foro e rimuoverlo, come illustrato nella figura.

Per evitare danni al veicolo, rivestire il cacciavite a testa piatta con del nastro.

Luce targa

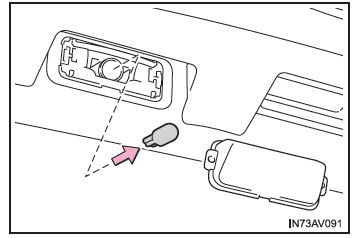

2. Rimuovere la lampadina.

Luce targa

3. Per l'installazione, ripetere la procedura invertendo l'ordine delle operazioni.

■ Indicatori di direzione laterali

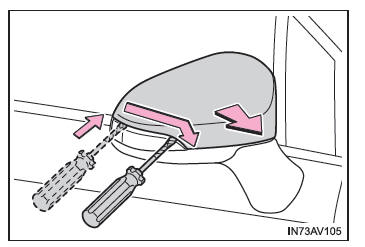

1. Rimuovere il coperchio.

Inserire il cacciavite a testa piatta e farlo scorrere lungo l'indicatore di direzione laterale.

Per evitare danni al veicolo, rivestire il cacciavite a testa piatta con del nastro.

Indicatori di direzione laterali

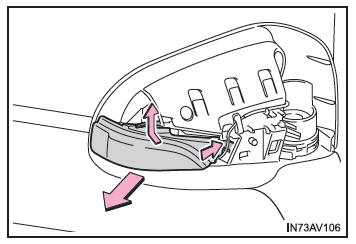

2. Premere sui 2 fermagli e rimuovere l'indicatore di direzione laterale dall'alloggiamento del retrovisore.

Indicatori di direzione laterali

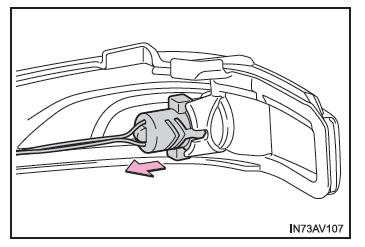

3. Rimuovere il portalampada dall'alloggiamento dell'indicatore di direzione laterale.

Indicatori di direzione laterali

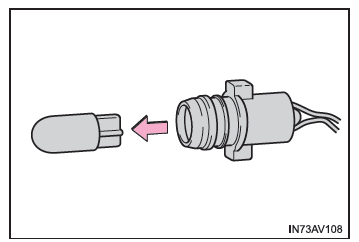

4. Estrarre la lampadina.

Indicatori di direzione laterali

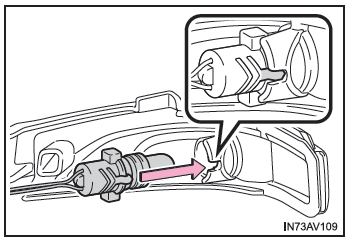

5. Sostituire la lampadina e riposizionare il portalampada sull'alloggiamento dell'indicatore di direzione laterale.

Allineare le scanalature del portalampada all'alloggiamento dell'indicatore di direzione laterale.

Indicatori di direzione laterali

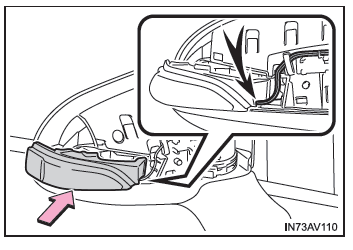

6. Con il cablaggio che passa attraverso la parte inferiore dell'indicatore di direzione laterale, installarlo sull'alloggiamento del retrovisore.

Indicatori di direzione laterali

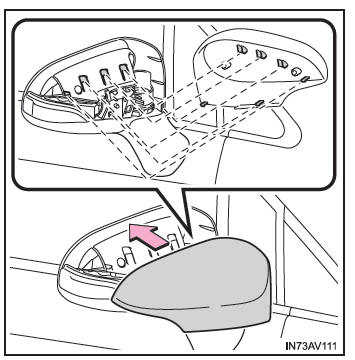

7. Allineare le 6 linguette e riposizionare il coperchio.

Dopo aver udito uno scatto, accertarsi che il coperchio sia fissato.

Indicatori di direzione laterali

■ Sostituzione delle seguenti lampadine

Se si brucia una delle luci elencate di seguito, farla sostituire presso un concessionario o un'officina autorizzata Toyota, o presso un altro professionista debitamente qualificato ed attrezzato.

  • Fari (tipo a LED)
  • Luci di posizione anteriori/luci diurne
  • Luce retronebbia
  • Luci di arresto
  • Luci di posizione posteriori
  • Terza luce di arresto

■ Accumulo di condensa all'interno delle lenti

Il temporaneo accumulo di condensa all'interno delle lenti dei fari non è sintomo di anomalia. Per maggiori informazioni nelle seguenti situazioni, contattare un concessionario od un'officina autorizzata Toyota, o un altro professionista debitamente qualificato ed attrezzato:

● Grandi gocce d'acqua si accumulano all'interno delle lenti.

● All'interno del faro si è accumulata acqua.

■ Luci a LED

I fari (tipo a LED), le luci di posizione anteriori/luci diurne, la luce retronebbia, le luci di arresto, le luci di posizione posteriori e la terza luce di arresto sono composti da un determinato numero di LED. Se si brucia un LED, portare il veicolo presso un concessionario o un'officina autorizzata Toyota, o presso un altro professionista debitamente qualificato ed attrezzato e far sostituire la luce.

AVVISO

■ Sostituzione delle lampadine

● Spegnere i fari. Evitare di sostituire la lampadina subito dopo aver spento i fari.

Le lampadine sono molto calde e possono provocare ustioni.

● Non toccare mai la parte in vetro della lampadina a mani nude. Qualora fosse indispensabile toccare la parte in vetro, afferrarla con un panno asciutto e pulito per non lasciare tracce di umidità e unto sulla lampadina.

Inoltre, se la lampadina viene graffiata o fatta cadere può bruciarsi o creparsi.

● Montare a fondo le lampadine e le eventuali parti utilizzate per fissarle. In caso contrario possono verificarsi danni dovuti al calore, incendi o infiltrazioni di acqua nell'unità faro. Questo può danneggiare i fari o causare l'accumulo di condensa sulle lenti.

● Non tentare di riparare o di smontare lampadine, connettori, circuiti elettrici o componenti.

L'inosservanza di tale precauzione può portare a lesioni gravi, anche letali, causate da scosse elettriche.

■ Per evitare danni o incendi

Verificare che le lampadine siano completamente alloggiate in sede e bloccate.
