Ford Mondeo: Per collegare i cavi di avviamento di emergenza - Avviamento veicolo con cavi volanti -
	Veicoli ibridi elettrici (HEV) - Apparecchiatura di emergenza - Ford Mondeo - Manuale del proprietarioFord Mondeo: Per collegare i cavi di avviamento di emergenza

Avviamento veicolo con cavi volanti - Veicoli ibridi elettrici (HEV)

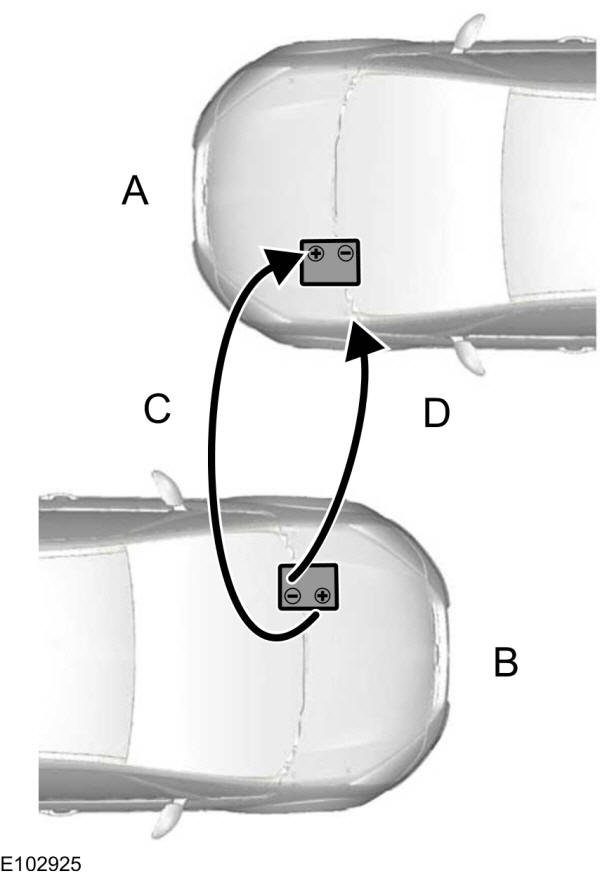

  1. Veicolo con batteria scarica.
  2. Secondo veicolo per la carica della batteria.
  3. Cavo di collegamento positivo.
  4. Cavo di collegamento negativo.

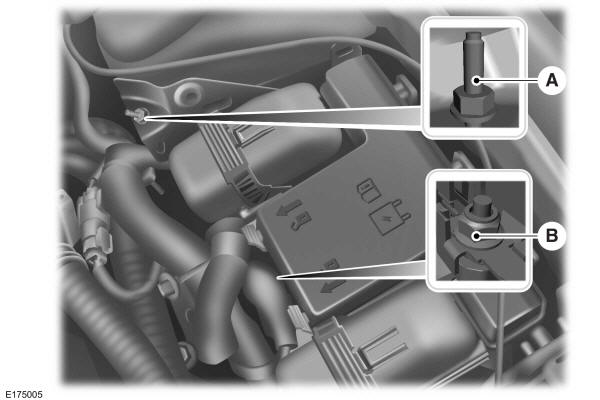

La batteria del veicolo dispone di due punti di collegamento, accessibili da sotto il cofano anche se la batteria si trova nel vano bagagli. Grazie a questi punti di collegamento, l'avviamento di emergenza può essere eseguito come nei veicoli tradizionali. Nella figura di seguito sono mostrati i due punti di collegamento utilizzati per l'avviamento di emergenza del veicolo.

Avviamento veicolo con cavi volanti - Veicoli ibridi elettrici (HEV)

  1. Collegamento negativo (-).
  2. Collegamento positivo (+).
Nota: rimuovere il tappo rosso dal punto di collegamento positivo (B) sul veicolo prima di collegare i cavi.
  1. Collegare il polo positivo (+) del veicolo B con il polo positivo (+) del veicolo A (cavo C). Le posizioni di montaggio della batteria possono variare.
  2. Collegare il polo negativo (-) del veicolo B con il collegamento di massa del veicolo A (cavo D).
Nota: Non collegare il cavo negativo (-) alle linee di alimentazione del carburante, ai coperchi delle punterie, al collettore di aspirazione o ai componenti elettrici utilizzandoli come punti di messa a terra.

PERICOLO

Non collegare l'altra estremità del secondo cavo al terminale negativo (-) della batteria da collegare del secondo veicolo. Una scintilla può causare un'esplosione dei gas che si sprigionano attorno alla batteria.

Accertarsi che i cavi non vengano a contatto di parti in movimento. L'inosservanza di queste istruzioni può essere causa di gravi infortuni anche letali.
