Toyota Avensis: Dati relativi alla manutenzione
(livello dell'olio, carburante,
ecc.) - Specifiche - Specifiche del veicolo - Toyota Avensis - Manuale del proprietarioToyota Avensis: Dati relativi alla manutenzione (livello dell'olio, carburante, ecc.)

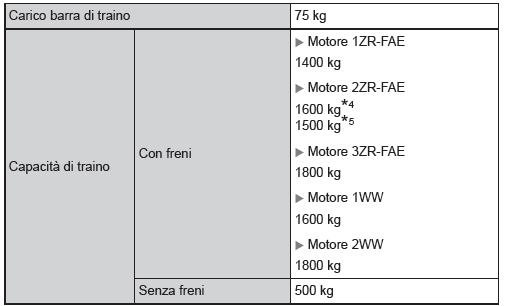

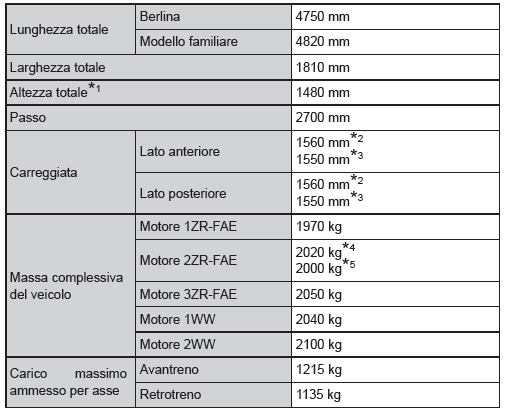

Dimensioni e pesi

Dimensioni e pesi

Dimensioni e pesi

*1: veicoli scarichi

*2: pneumatici 205/60R16

*3: pneumatici 215/55R17 e 225/45R18

*4: veicoli con cambio Multidrive

*5: veicoli con cambio manuale

Identificazione del veicolo

■ Numero di identificazione del veicolo

Il numero di identificazione del veicolo (VIN) è il numero di identificazione ufficiale assegnato al veicolo. Questo numero di identificazione è quello principale della Vostra Toyota. Esso viene usato per registrare la proprietà del veicolo.

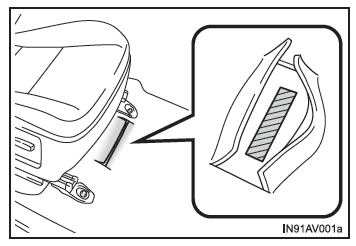

Il numero è stampigliato sotto il sedile anteriore destro.

Identificazione del veicolo

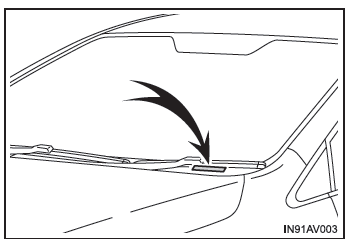

Veicoli con guida a destra: Il numero è stampigliato nella parte superiore sinistra del pannello strumenti.

Identificazione del veicolo

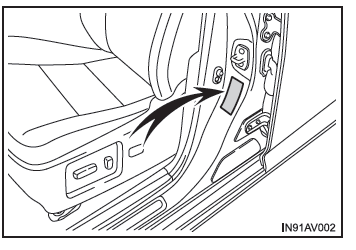

Questo numero, inoltre, è riportato sull'etichetta del produttore applicata sul montante centrale lato sinistro.

Identificazione del veicolo

■ Numero del motore

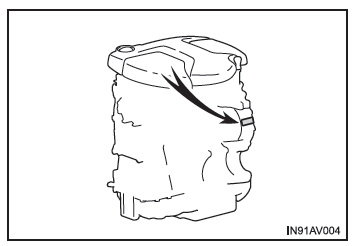

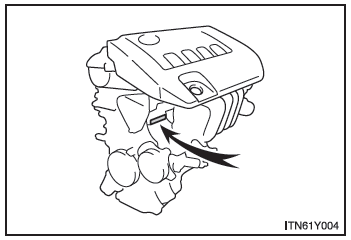

Il numero del motore è stampigliato sul monoblocco come mostrato in figura.

Motore a benzina

Identificazione del veicolo

Motore diesel

Identificazione del veicolo

Motore

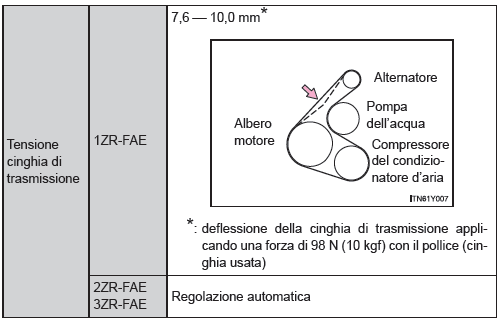

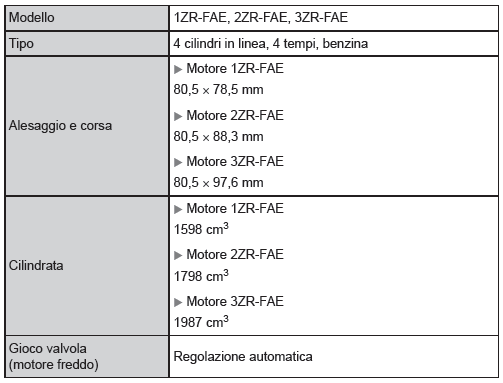

Motore a benzina

Motore

Motore

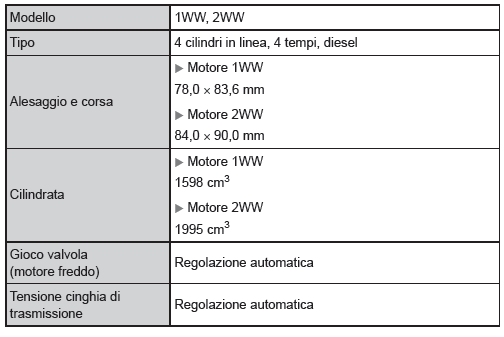

Motore diesel

Motore

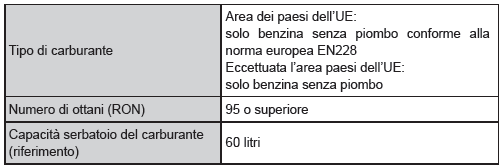

Carburante

Motore a benzina

Carburante

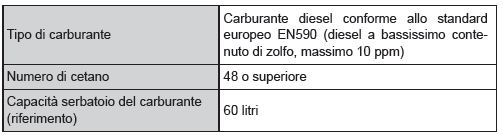

Motore diesel

Carburante

Impianto di lubrificazione

Motore a benzina

Impianto di lubrificazione

*: la capacità dell'olio motore è una quantità di riferimento da utilizzare durante il cambio dell'olio. Riscaldare il motore e spegnerlo; attendere almeno 5 minuti, quindi controllare il livello dell'olio con l'apposita astina.

■ Scelta dell'olio motore (ad eccezione della Nuova Zelanda)

"I veicoli Toyota sono riforniti con "Toyota Genuine Motor Oil" (olio motore originale Toyota). Toyota raccomanda l'uso di "Toyota Genuine Motor Oil" (olio motore originale Toyota) approvato. È possibile utilizzare anche un altro olio motore, purché di qualità equivalente.

Gradazione dell'olio:

0W-20, 5W-30 e 10W-30:

Olio motore multigrado, grado API SL "Energy-Conserving" (risparmio energetico), SM "Energy-Conserving" (risparmio energetico) o SN "Resource-Conserving" (risparmio energetico e protezione delle risorse ambientali), oppure olio motore ILSAC multigrado

15W-40:

Olio motore grado API SL, SM o SN multigrado Viscosità raccomandata (SAE):

L'olio SAE 0W-20 viene aggiunto al veicolo Toyota in fabbrica e rappresenta la scelta migliore per garantire consumi di carburante ridotti e un buon avviamento a basse temperature.

Se l'olio SAE 0W-20 non è disponibile, è possibile usare l'olio SAE 5W-30. In ogni caso, al cambio d'olio successivo deve essere sostituito con l'olio SAE 0W-20.

Se si utilizza olio motore SAE 10W-30 o con una viscosità maggiore in presenza di temperature molto basse, il motore potrebbe avere difficoltà ad avviarsi, pertanto si raccomanda l'uso dell'olio motore SAE 0W-20 o 5W-30.

Viscosità dell'olio (nel presente manuale viene preso come esempio 0W- 20):

- La dicitura 0W dell'indicazione 0W-20 indica la caratteristica dell'olio che consente l'avviamento a freddo. Gli oli con un valore più basso davanti alla W consentono un più facile avviamento del motore a basse temperature.

- Il numero 20 dell'indicazione 0W-20 indica la caratteristica di viscosità dell'olio quando questo si trova ad alte temperature. Un olio con grado di viscosità superiore (con un valore superiore) può risultare più adatto se il veicolo viene utilizzato ad alte velocità o in condizioni di carico gravose.

Come leggere le etichette dei contenitori dell'olio: Uno o entrambi i marchi registrati API sono indicati su alcuni contenitori dell'olio al fine di facilitarne il riconoscimento.

1. Simbolo assistenza API

Parte superiore: "API SERVICE SN" è la designazione API (American Petroleum Institute, Istituto americano per il petrolio) della qualità dell'olio.

Parte centrale: "SAE 0W-20" indica il grado di viscosità SAE.

Parte inferiore: "Resource-Conserving" significa che l'olio consente un risparmio di carburante e un minore impatto sull'ambiente.

2. Marchio di certificazione ILSAC

Il marchio di certificazione ILSAC (International Lubricant Specification Advisory Committee, Comitato internazionale per l'approvazione e la normalizzazione dei lubrificanti) è visibile sulla parte anteriore del contenitore.

■ Scelta dell'olio motore (per la Nuova Zelanda)

Questo veicolo Toyota utilizza "Toyota Genuine Motor Oil" (olio motore originale Toyota). Utilizzare "Toyota Genuine Motor Oil" (olio motore originale Toyota) o un olio equivalente omologato da Toyota per soddisfare i requisiti di gradazione e viscosità sotto riportati.

Gradazione dell'olio:

0W-20, 5W-20, 5W-30 e 10W-30:

Olio motore grado API SL "Energy-Conserving" (risparmio energetico), SM "Energy-Conserving" (risparmio energetico) o SN "Resource-Conserving" (risparmio energetico e protezione delle risorse ambientali), oppure olio motore ILSAC multigrado

15W-40:

Olio motore grado API SL, SM o SN multigrado

Viscosità raccomandata (SAE):

Se si utilizza olio motore con viscosità SAE 10W-30 o superiore in presenza di temperature molto basse, il motore potrebbe avere difficoltà ad avviarsi. In tal caso si raccomanda l'uso di olio motore SAE 0W-20, 5W-20 o 5W-30.

Viscosità dell'olio (nel presente manuale viene preso come esempio 0W- 20):

● La dicitura 0W dell'indicazione 0W-20 indica la caratteristica dell'olio che consente l'avviamento a freddo. Gli oli con un valore più basso davanti alla W consentono un più facile avviamento del motore a basse temperature.

● Il numero 20 dell'indicazione 0W-20 indica la caratteristica di viscosità dell'olio quando questo si trova ad alte temperature. Un olio con grado di viscosità superiore (con un valore superiore) può risultare più adatto se il veicolo viene utilizzato ad alte velocità o in condizioni di carico gravose.

Come leggere le etichette dei contenitori dell'olio:

Uno o entrambi i marchi registrati API sono indicati su alcuni contenitori dell'olio al fine di facilitarne il riconoscimento.

1. Simbolo assistenza API

Parte superiore: "API SERVICE SN" è la designazione API (American Petroleum Institute, Istituto americano per il petrolio) della qualità dell'olio.

Parte centrale: "SAE 0W-20" indica il grado di viscosità SAE.

Parte inferiore: "Resource-Conserving" significa che l'olio consente un risparmio di carburante e un minore impatto sull'ambiente.

2. Marchio di certificazione ILSAC

Il marchio di certificazione ILSAC (International Lubricant Specification Advisory Committee, Comitato internazionale per l'approvazione e la normalizzazione dei lubrificanti) è visibile sulla parte anteriore del contenitore.

Motore diesel

Motore diesel

*: la capacità dell'olio motore è una quantità di riferimento da utilizzare durante il cambio dell'olio. Riscaldare il motore e spegnerlo; attendere almeno 5 minuti, quindi controllare il livello dell'olio con l'apposita astina.

■ Scelta dell'olio motore

Questo veicolo Toyota utilizza "Toyota Genuine Motor Oil" (olio motore originale Toyota). Toyota raccomanda l'uso di "Toyota Genuine Motor Oil" (olio motore originale Toyota) approvato. È possibile utilizzare anche un altro olio motore, purché di qualità equivalente.

Toyota raccomanda l'uso di "Toyota Genuine Motor Oil (olio motore originale Toyota) 5W-30 Premium Fuel Economy per motori 1WW/2WW" approvato.

Oli alternativi:

Per informazioni su oli approvati alternativi, rivolgersi a un concessionario o un'officina autorizzata Toyota, o un altro professionista debitamente qualificato ed attrezzato. L'uso di olio motore diverso da "Toyota Genuine Motor Oil (olio motore originale Toyota) 5W-30 Premium Fuel Economy per motori 1WW/2WW" o di qualsiasi altro olio motore approvato potrebbe causare danni al motore.

Se l'olio approvato non è disponibile, è possibile rabboccare utilizzando fino a 1 litro di olio ACEA C3. È consentito solo l'uso delle gradazioni (viscosità) 0W-30, 5W-30, 0W-40, 5W-40.

NOTA

■ Per evitare danni al motore

● L'uso di olio motore diverso da "Toyota Genuine Motor Oil (olio motore originale Toyota) 5W-30 Premium Fuel Economy per motori 1WW/2WW" o di qualsiasi altro olio motore approvato potrebbe causare danni al motore.

● Se gli oli approvati non sono disponibili, è possibile utilizzare fino a 1 litro dei seguenti oli: oli ACEA C3.

Accertarsi che il grado di viscosità sia SAE 0W-40, 0W-30, 5W-40 o 5W-30. Gradazioni differenti potrebbero danneggiare il motore.

Impianto di raffreddamento

Capacità (riferimento) Motore a benzina Motore 1ZR-FAE

6,3 litri

Motori 2ZR-FAE e 3ZR-FAE

Cambio Multidrive: 6,2 litri

Cambio manuale: 6,3 litri

Motore diesel Con riscaldamento elettrico

7,3 litri

Senza sistema di riscaldamento elettrico

7,0 litri

Tipo di refrigerante Motore a benzina Usare uno dei seguenti.

- "Toyota Super Long Life Coolant" (refrigerante Toyota di durata superiore)

- Refrigerante simile di alta qualità, a base di glicole etilenico, che non contenga silicato, ammina, nitrito o borati, prodotto con la tecnologia degli acidi organici ibridi di lunga durata

Non usare soltanto acqua.

Motore diesel Utilizzare "Toyota Genuine Long Life Coolant 1WW/ 2WW" (refrigerante originale Toyota a lunga durata per motori 1WW/2WW) o un prodotto equivalente.

Il prodotto concentrato "Toyota Genuine Premium Long Life Coolant 1WW/2WW" (refrigerante originale Toyota di qualità superiore a lunga durata 1WW/2WW) deve sempre essere miscelato come 50% di refrigerante e 50% di acqua deionizzata.

Non usare soltanto acqua.

Per l'uso di qualsiasi altro refrigerante del motore approvato di qualità equivalente, contattare un concessionario o un'officina autorizzata Toyota, o un altro professionista debitamente qualificato ed attrezzato.

Impianto di accensione (motore a benzina)

Impianto di accensione (motore a benzina)

NOTA

■ Candele all'iridio

Utilizzare solo candele all'iridio. Non regolare la distanza tra gli elettrodi delle candele.

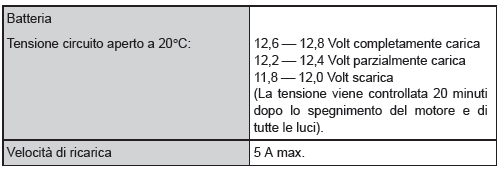

Impianto elettrico

Impianto elettrico

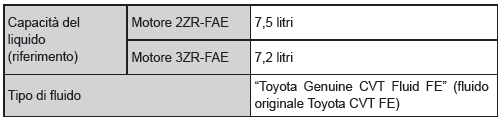

Cambio Multidrive

Cambio Multidrive

La capacità del fluido è la quantità di riferimento. Se fosse necessaria una sostituzione, contattare un concessionario o un'officina autorizzata Toyota o un altro professionista debitamente qualificato ed attrezzato.

NOTA

■ Tipo di fluido per il cambio Multidrive

L'uso di un fluido del cambio diverso da "Toyota Genuine CVT Fluid FE" (fluido originale Toyota CVT FE) può provocare il deterioramento della qualità dei passaggi di marcia, il bloccaggio del cambio accompagnato da vibrazioni, con conseguente danneggiamento del cambio stesso.

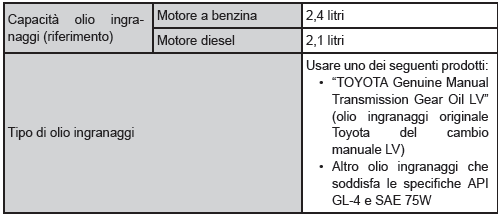

Cambio manuale

Cambio manuale

NOTA

■ Olio ingranaggi del cambio manuale

Si prega di considerare che a seconda delle caratteristiche dell'olio ingranaggi utilizzato o delle condizioni di funzionamento, il rumore al regime di minimo, la sensazione al cambio marcia e/o i consumi di carburante potrebbero essere diversi. Per garantire prestazioni ottimali, Toyota raccomanda l'uso di "TOYOTA Genuine Manual Transmission Gear Oil LV" (olio originale TOYOTA per ingranaggi del cambio manuale LV).

Frizione

Frizione

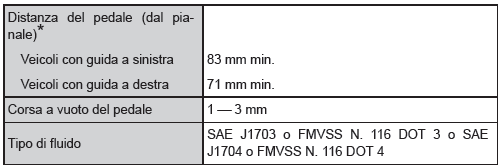

Freni

Freni

*: distanza minima del pedale se premuto con una forza di 294 N (30 kgf) con il motore in funzione

Sterzo

Sterzo

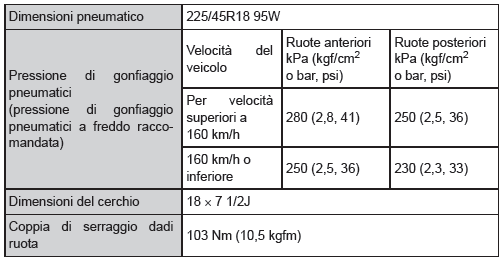

Pneumatici e cerchi

225/45R18 95W

Pneumatici e cerchi

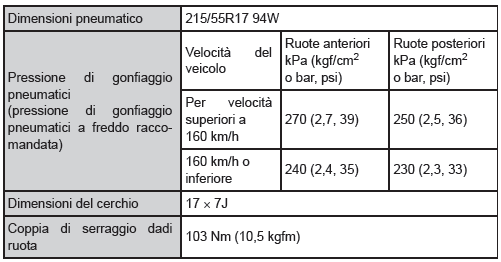

215/55R17 94W

Pneumatici e cerchi

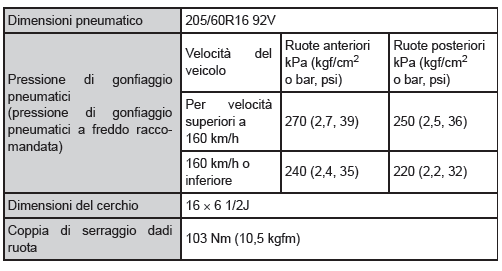

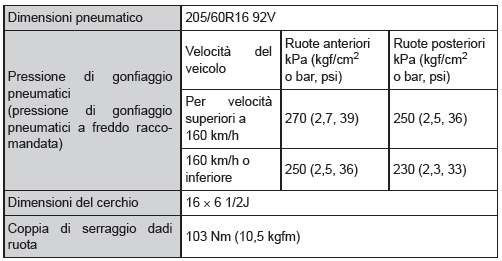

205/60R16 92V (motore diesel)

Pneumatici e cerchi

205/60R16 92V (motore a benzina)

Pneumatici e cerchi

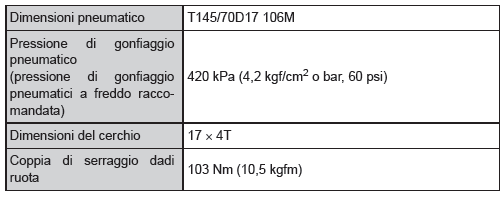

Ruotino di scorta

Pneumatici e cerchi

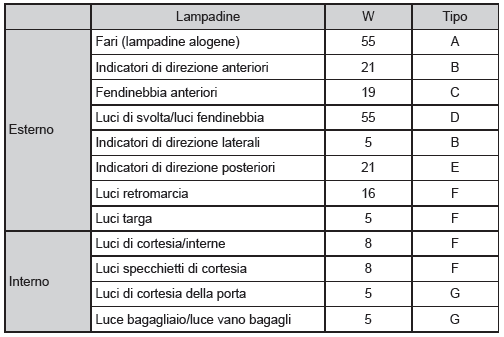

Lampadine

Lampadine

A: lampadine alogene HIR2

B: lampadine con base a cuneo (gialle)

C: lampadine alogene H16

D: lampadine alogene H11

E: lampadine a terminale singolo (trasparenti)

F: lampadine con base a cuneo (trasparenti)

G: lampadine a estremità doppia
