Fiat Croma: Strumenti di bordo - Plancia e comandi - Fiat Croma - Manuale del proprietarioFiat Croma: Strumenti di bordo

CONTAGIRI fig. 18

Il contagiri fornisce indicazioni relative ai giri del motore al minuto.

I valori di fondoscala del contagiri possono variare in funzione delle versioni.

AVVERTENZA Il sistema di controllo dell’iniezione elettronica blocca progressivamente l’afflusso di carburante quando il motore è in "fuori giri" con conseguente progressiva perdita di potenza del motore stesso

CONTAGIRI

Il contagiri, con motore al minimo, può indicare un innalzamento di regime graduale o repentino a seconda dei casi.

Tale comportamento è regolare e non deve preoccupare in quanto ciò può verificarsi ad esempio all’inserimento del climatizzatore o dell’elettroventilatore. In questi casi una variazione di giri lenta serve a salvaguardare lo stato di carica della batteria.

INDICATORE LIVELLO CARBURANTE

INDICATORE LIVELLO CARBURANTE fig. 19

Lo strumento fornisce l’indicazione dei litri di carburante presenti nel serbatoio.

L’accensione della spia A indica che nel serbatoio sono rimasti dai 7 ai 9 litri di carburante.

E - serbatoio vuoto.

F - serbatoio pieno (vedere quanto descritto al paragrafo "Rifornimento della vettura" nel presente capitolo).

Non viaggiare con serbatoio quasi vuoto: le eventuali mancanze di alimentazione potrebbero danneggiare il catalizzatore.

INDICATORE TEMPERATURA LIQUIDO RAFFREDDAMENTO MOTORE

INDICATORE TEMPERATURA LIQUIDO RAFFREDDAMENTO MOTORE fig. 20

L’accensione della spia B indica l’aumento eccessivo della temperatura del liquido di raffreddamento; in questo caso arrestare il motore e rivolgersi alla Rete Assistenziale Fiat.

La lancetta indica la temperatura del liquido di raffreddamento del motore ed inizia a fornire indicazioni quando la temperatura del liquido supera 50°C circa.

Nelle normali condizioni di funzionamento la lancetta potrà portarsi nelle diverse posizioni all’interno dell’arco di indicazione in relazione alle condizioni d’uso della vettura ed alla gestione del sistema raffreddamento motore.

INDICATORE TEMPERATURA LIQUIDO RAFFREDDAMENTO MOTORE

AVVERTENZA Se la lancetta si posiziona ad inizio scala (bassa temperatura) con la spia B accesa, significa che è presente un’anomalia nell’impianto. In tal caso rivolgersi alla Rete Assistenziale Fiat per la verifica dell’impianto stesso

Se la lancetta della temperatura del liquido di raffreddamento motore si posiziona sulla zona rossa, spegnere immediatamente il motore e rivolgersi alla Rete Assistenziale Fiat.

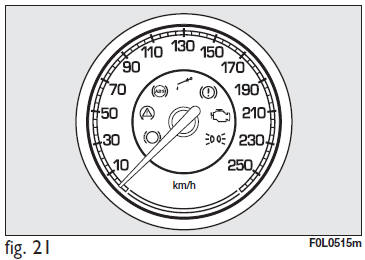

TACHIMETRO fig. 21

Segnala la velocità della vettura.

I valori di fondoscala del tachimetro possono variare in funzione delle versioni
