Toyota Avensis: Sistema di sicurezza per bambini fissato con un ancoraggio rigido ISOFIX - Sistemi di sicurezza per
bambini - Sicurezza per i bambini - Per la sicurezza dei
passeggeri e del veicolo - Toyota Avensis - Manuale del proprietarioToyota Avensis: Sistema di sicurezza per bambini fissato con un ancoraggio rigido ISOFIX

■ Ancoraggi rigidi ISOFIX (sistema di sicurezza per bambini ISOFIX)

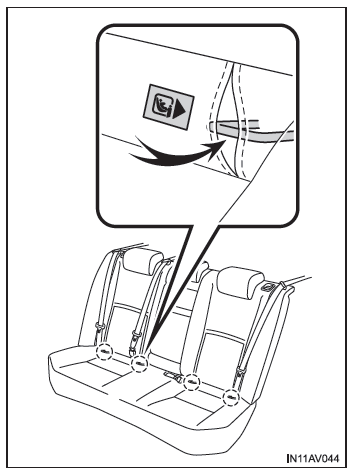

Per i sedili posteriori esterni sono previsti degli ancoraggi inferiori.

(Sui sedili sono applicate etichette che indicano la posizione degli ancoraggi).

Sistema di sicurezza per bambini fissato con un ancoraggio rigido ISOFIX

■ Verificare il gruppo di pesi e la classe di misura per i sistemi di sicurezza per bambini corrispondenti alla categoria ECE R44 ISOFIX

1. Verificare il [gruppo di pesi] corrispondente in base al peso del bambino

(Es. 1) Se il peso è 12 kg, [gruppo di pesi 0+]

(Es. 2) Se il peso è 15 kg, [gruppo di pesi I]

2. Verifica della classe di misura

Selezionare la classe di misura corrispondente al [gruppo di pesi] confermato al passo 1 consultando [Sistemi di sicurezza per bambini fissati con attacco ISOFIX (ECE R44) - Tabella di compatibilità e dei sistemi di sicurezza per bambini consigliati].

(Es. 1) Se [gruppo di pesi 0+], la classe di misura corrispondente è [C], [D], [E].

(Es. 2) Se [gruppo di pesi I], la classe di misura corrispondente è [A], [B], [B1], [C], [D].

*: Tuttavia, non si possono selezionare le voci dell'elenco contrassegnate con [X], nonostante siano in possesso della classe di misura corrispondente indicata nella tabella di idoneità della [posizione sui sedili]. Inoltre, selezionare il prodotto designato come [sistemi di sicurezza per bambini consigliati], se la voce dell'elenco è contrassegnata con [IL].

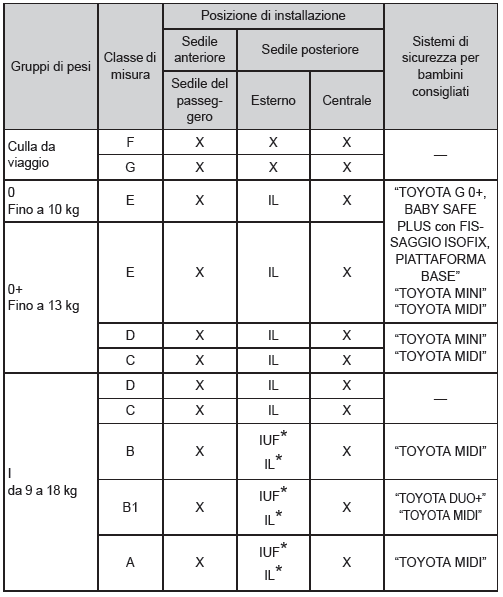

■ Sistemi di sicurezza per bambini fissati con attacco ISOFIX (ECE R44) - Tabella di compatibilità e dei sistemi di sicurezza per bambini consigliati

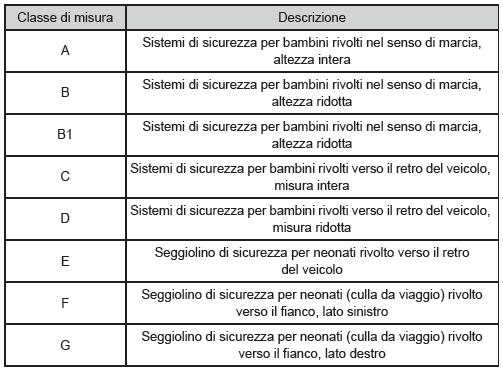

I sistemi di sicurezza per bambini ISOFIX sono divisi in "classi di misura".

In base alla "classe di misura", sarà possibile utilizzare il relativo sistema nella posizione d'installazione sul veicolo indicata nella tabella sotto. Per conoscere la "classe di misura" o il "gruppo di pesi" del proprio sistema di sicurezza per bambini, consultare il manuale del sistema di sicurezza per bambini.

Se per il sistema di sicurezza per bambini che si intende utilizzare non è indicata la "classe di misura" (o qualora non si trovasse l'informazione corrispondente nella tabella sotto), consultare "l'elenco dei veicoli" del sistema di sicurezza per bambini per avere informazioni sulla compatibilità oppure rivolgersi al rivenditore del seggiolino di sicurezza per bambini.

Sistema di sicurezza per bambini fissato con un ancoraggio rigido ISOFIX

Sistema di sicurezza per bambini fissato con un ancoraggio rigido ISOFIX

Legenda dei codici utilizzati nella tabella precedente:

X: posizione del sedile non idonea per i sistemi di sicurezza per bambini ISOFIX in questo gruppo di pesi e/o in questa classe di misura.

IUF: idonea per sistemi di sicurezza per bambini ISOFIX rivolti nel senso di marcia, di categoria "universale", omologati per l'impiego in questo gruppo di pesi.

IL: idonea per i sistemi di sicurezza per bambini ISOFIX delle categorie "veicoli specifici", "limitati" o "semiuniversale" omologati per l'impiego con questo gruppo di pesi.

*: se il poggiatesta interferisce con il sistema di sicurezza per bambini e può essere rimosso, procedere in tal senso.

In caso contrario, spostarlo nella posizione più elevata.

Quando si fissano certi tipi di sistemi di sicurezza per bambini sul sedile posteriore, potrebbe non essere possibile utilizzare correttamente le cinture di sicurezza nelle posizioni adiacenti al sistema di sicurezza per bambini senza interferire con questo o senza influire sull'efficacia della cintura di sicurezza stessa. Verificare che la propria cintura di sicurezza aderisca perfettamente di traverso alla spalla e in posizione bassa sulle anche. Se così non fosse, o se questa dovesse interferire con il sistema di sicurezza per bambini, spostarsi su un sedile diverso. L'inosservanza può essere causa di lesioni gravi, anche letali.

I sistemi di sicurezza per bambini indicati in tabella potrebbero non essere disponibili al di fuori dell'UE.

● Al momento di installare un sistema di sicurezza per bambini sui sedili posteriori, regolare il sedile anteriore in modo che non interferisca con il bambino o con il relativo sistema di sicurezza.

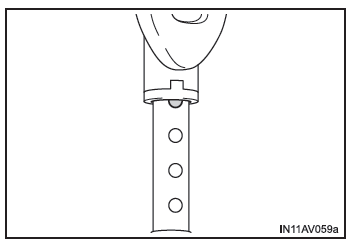

● Se si usa un sistema "TOYOTA G 0+, BABY SAFE PLUS con FISSAGGIO ISOFIX, PIATTAFORMA BASE", bloccare lo stelo di supporto nel punto in cui risulti parzialmente visibile il 4 foro.

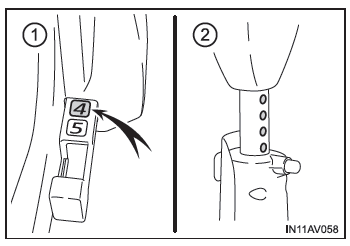

● Quando si usa un sistema "TOYOTA MINI" o "TOYOTA MIDI", regolare lo stelo di supporto e i connettori ISOFIX come segue:

  1. Bloccare i connettori ISOFIX nel punto in cui sia possibile vedere il numero 4.
  2. Bloccare lo stelo di supporto nel punto in cui sia possibile vedere 4 fori.

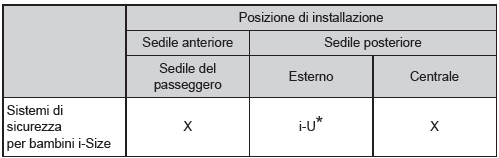

■ Sistemi di sicurezza per bambini i-Size fissati con attacco ISOFIX (ECE R129) - Tabella di compatibilità

Se il sistema di sicurezza per bambini che si intende utilizzare appartiene alla categoria "i-Size", è possibile installarlo nelle posizioni indicate dalla tabella i-U riportata sotto.

La categoria del sistema di sicurezza per bambini si trova sul manuale di tale sistema.

Sistema di sicurezza per bambini fissato con un ancoraggio rigido ISOFIX

Legenda dei codici utilizzati nella tabella precedente:

X: non adatto all'uso con i sistemi di sicurezza per bambini i-Size.

i-U: adatto per i sistemi di sicurezza per bambini "universali" i-Size rivolti nel senso di marcia e verso il retro del veicolo.

*: se il poggiatesta interferisce con il sistema di sicurezza per bambini e può essere rimosso, procedere in tal senso.

In caso contrario, spostarlo nella posizione più elevata.

Quando si fissano certi tipi di sistemi di sicurezza per bambini sul sedile posteriore, potrebbe non essere possibile utilizzare correttamente le cinture di sicurezza nelle posizioni adiacenti al sistema di sicurezza per bambini senza interferire con questo o senza influire sull'efficacia della cintura di sicurezza stessa. Verificare che la propria cintura di sicurezza aderisca perfettamente di traverso alla spalla e in posizione bassa sulle anche. Se così non fosse, o se questa dovesse interferire con il sistema di sicurezza per bambini, spostarsi su un sedile diverso. L'inosservanza può essere causa di lesioni gravi, anche letali.

● Al momento di installare un sistema di sicurezza per bambini sui sedili posteriori, regolare il sedile anteriore in modo che non interferisca con il bambino o con il relativo sistema di sicurezza.

■ Installazione con ancoraggio rigido ISOFIX (sistema di sicurezza per bambini ISOFIX)

Installare il sistema di sicurezza per bambini seguendo il manuale d'uso fornito in dotazione con il sistema di sicurezza per bambini.

  1. Se il poggiatesta interferisce con l'installazione del sistema di sicurezza per bambini e può essere rimosso, procedere in tal senso. In caso contrario, spostarlo nella posizione più elevata.

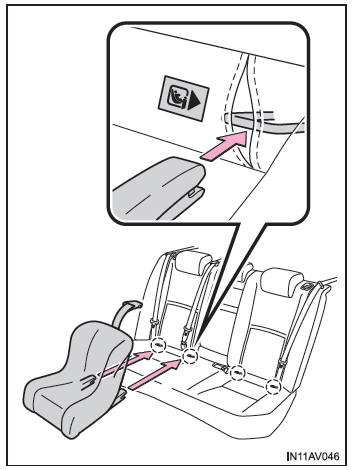

  2. Controllare le posizioni delle barre di fissaggio esclusive e installare il sistema di sicurezza per bambini sul sedile.

    Le barre sono installate nello spazio tra la seduta del sedile e lo schienale.

  3. A seguito dell'installazione del sistema di sicurezza per bambini, provare a muoverlo in avanti e indietro per assicurarsi che sia fissato saldamente.
AVVISO

■ Quando si installa un sistema di sicurezza per bambini

Osservare le seguenti precauzioni.

L'inosservanza può essere causa di lesioni gravi, anche letali.

● Dopo aver installato un sistema di sicurezza per bambini, non regolare più il sedile.

● Quando si utilizzano gli ancoraggi inferiori, verificare che attorno a questi non vi siano corpi estranei e che la cintura di sicurezza non sia impigliata dietro il sistema di sicurezza per bambini.

● Seguire tutte le istruzioni di installazione fornite dal costruttore del sistema di sicurezza per bambini.
