Peugeot 508: Spie - Strumentazione di bordo - Peugeot 508 - Manuale del proprietarioPeugeot 508: Spie

Riferimenti visivi che segnalano al guidatore lo stato di un sistema (spie di funzionamento o di disattivazione) o la presenza di un'anomalia (spia d'allarme).

Spie

All'inserimento del contatto

All'inserimento del contatto, alcune spie d'allarme si accendono per alcuni secondi sul quadro strumenti e/o sul display del quadro strumenti.

All'avviamento del motore queste spie devono spegnersi.

Se restano accese, prima di mettersi in marcia, controllare la spia d'allarme interessata.

Allarmi associati

L'accensione di alcune spie può essere accompagnata da un segnale sonoro e da un messaggio sul display del quadro strumenti.

La spia è accesa in modo fisso o lampeggiante.

Alcune spie possono presentare i due tipi di accensione : fissa o lampeggiante.

Solo mettendo in relazione il tipo di accensione con lo stato di funzionamento del veicolo è possibile capire se la situazione è normale o se è presente un'anomalia. In caso di anomalia, l'accensione della spia può essere accompagnata da un messaggio.

Per ulteriori informazioni fare riferimento alle tabelle descritte qui di seguito.

Spie di funzionamento

L'accensione, sul quadro strumenti e/o sul display del quadro strumenti, di una delle spie seguenti conferma l'attivazione del sistema corrispondente

Spie di funzionamento

Per ulteriori informazioni sul comando d'illuminazione, consultare la sezione corrispondente.

Spie di funzionamento

Spie di funzionamento

Spie di disattivazione

L'accensione di una delle spie seguenti conferma l'arresto volontario del sistema corrispondente.

L'accensione è accompagnata da un segnale acustico e da un messaggio sul display del quadro strumenti.

Spie di disattivazione

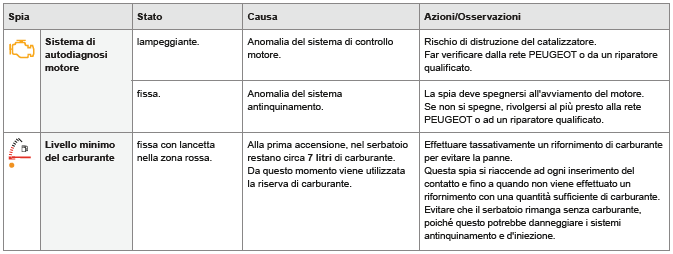

Spie d'allarme

A motore avviato o con il veicolo in marcia, l'accensione di una delle seguenti spie indica un'anomalia che richiede l'intervento del guidatore.

Qualsiasi anomalia che provochi l'accensione di una spia d'allarme deve essere seguita da un'azione indicata nel messaggio che appare sul display del quadro strumenti.

In presenza di problemi rivolgersi alla rete PEUGEOT o ad un riparatore qualificato.

Spie d'allarme

Spie d'allarme

Spie d'allarme

Spie d'allarme

Spie d'allarme

Spie d'allarme

Per effettuare il rabbocco o per ulteriori informazioni sull'additivo AdBlue®, attenersi alla rubrica corrispondente.

Spie d'allarme

Spie d'allarme

Spie d'allarme

Display del quadro strumenti

Display del quadro strumenti

A veicolo fermo, utilizzare il comando a sinistra del volante per navigare nei menu al fine di configurare i parametri del veicolo (equipaggiamenti di guida e di confort, ...).

Menu generale*

Menu generale
