Toyota Avensis: Posizioni d'installazione del gancio o della staffa di traino e della sfera del gancio

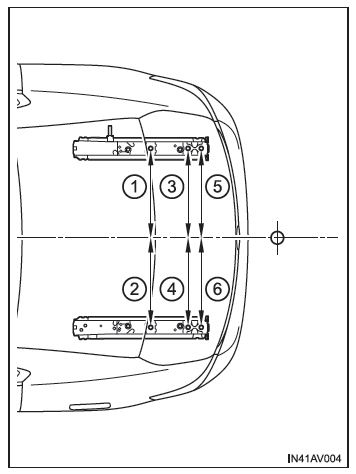

Berlina

1. 460 mm
2. 460 mm
3. 460 mm
4. 460 mm
5. 460 mm
6. 460 mm

7. 1110 mm
8. 35 mm
9. 369 mm*1/ 374 mm*2/ 392 mm*3/ 391 mm*4
10. 320 mm
11. 385 mm
12. 575 mm

*1: con pneumatici 205/60R16*5

*2: con pneumatici 215/55R17 o 225/45R18*5

*3: con pneumatici 205/60R16 con altezza da terra del veicolo maggiorata*5

*4: con pneumatici 215/55R17 con altezza da terra del veicolo maggiorata*5

*5: per conoscere il tipo di veicolo, rivolgersi a un concessionario o un'officina autorizzata Toyota, o a un altro professionista debitamente qualificato ed attrezzato.

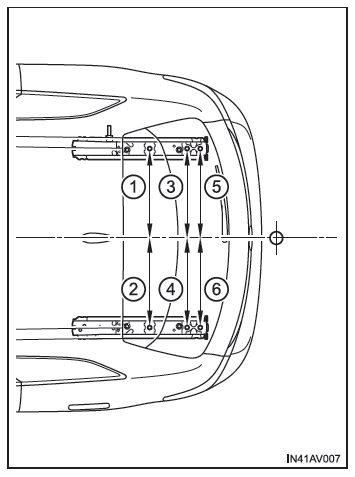

Modello familiare

1. 460 mm
2. 460 mm
3. 460 mm
4. 460 mm
5. 460 mm
6. 460 mm

7. 1180 mm
8. 37 mm
9. 369 mm*1/ 375 mm*2/ 393 mm*3/ 391 mm*4
10. 387 mm
11. 452 mm
12. 643 mm

*1: con pneumatici 205/60R16*5

*2: con pneumatici 215/55R17 o 225/45R18*5

*3: con pneumatici 205/60R16 con altezza da terra del veicolo maggiorata*5

*4: con pneumatici 215/55R17 con altezza da terra del veicolo maggiorata*5

*5: per conoscere il tipo di veicolo, rivolgersi a un concessionario o un'officina autorizzata Toyota, o a un altro professionista debitamente qualificato ed attrezzato.

■ Informazioni sugli pneumatici

● Per il traino, aumentare la pressione di gonfiaggio pneumatici a 20,0 kPa (0,2 kgf/cm2 o bar, 3 psi) al di sopra del valore prescritto.

● Aumentare la pressione di gonfiaggio degli pneumatici sul rimorchio in base alla massa complessiva dello stesso e nel rispetto dei valori raccomandati dal costruttore del rimorchio.

■ Luci del rimorchio

Per l'installazione delle luci del rimorchio contattare un concessionario o un'officina autorizzata, o un altro professionista debitamente qualificato ed attrezzato, poiché un'installazione errata può provocare danni alle luci del veicolo. Durante l'installazione delle luci del rimorchio rispettare sempre la normativa nazionale in vigore.

■ Rodaggio

Toyota raccomanda di non utilizzare veicoli dotati di componenti del gruppo motoretrasmissione nuovi per il traino di rimorchi per i primi 800 km.

■ Manutenzione

● Se il veicolo viene utilizzato per il traino, la manutenzione va effettuata con più frequenza a causa delle maggiori sollecitazioni cui il veicolo è sottoposto rispetto alla guida normale.

● Dopo circa 1000 km di traino, serrare nuovamente tutti i bulloni di fissaggio della sfera e della staffa del gancio.

■ Controlli di sicurezza prima del traino

● Accertarsi di non superare il limite di carico massimo per il gancio o la staffa di traino e per la sfera del gancio. Tenere presente che la massa di accoppiamento del rimorchio si aggiunge al carico gravante sul veicolo. Assicurarsi inoltre che il carico totale gravante sul veicolo rientri nella gamma dei limiti di peso consentiti.

● Verificare che il carico sul rimorchio sia fissato.

● Se gli specchietti normalmente in dotazione non consentono una chiara visibilità del traffico dietro il veicolo, aggiungere degli specchietti retrovisori esterni supplementari.

Regolare i bracci di prolunga di tali specchietti su entrambi i lati del veicolo in modo da garantire sempre la massima visibilità della strada dietro il veicolo.
