Fiat Croma: Alzacristalli elettrici - Plancia e comandi - Fiat Croma - Manuale del proprietarioFiat Croma: Alzacristalli elettrici

Tutte le versioni sono dotate di un sistema di sicurezza in grado di riconoscere l’eventuale presenza di un ostacolo durante il movimento in chiusura del cristallo; al verificarsi di questo evento il sistema interrompe la corsa del cristallo e, a seconda della posizione del vetro, ne inverte anche il moto.

AVVERTENZA Nel caso venisse attivata la funzione antischiacciamento per 5 volte nello spazio di 1 minuto, il sistema entra automaticamente in modalità "recovery" (autoprotezione). Questa condizione è evidenziata dalla risalita a scatti del cristallo in fase di chiusura.

In questo caso occorre effettuare la procedura di ripristino del sistema procedendo nel seguente modo:

Se non sono presenti anomalie il cristallo riprende automaticamente il suo normale funzionamento. In caso di anomalia vedere capitolo "Spie e messaggi".

Alzacristalli elettrici

AVVERTENZA Con chiave di avviamento in posizione OFF od estratta, gli alzacristalli rimangono attivi per la durata di circa 2 minuti e si disattivano immediatamente all’apertura di una delle porte.

ATTENZIONE  Il sistema è conforme alla normativa 2000/4/CE destinata alla protezione degli occupanti che si sporgono all’interno della vettura.

INIZIALIZZAZIONE SISTEMA ALZACRISTALLI

In seguito ad un eventuale scollegamento della batteria o all’interruzione del fusibile di protezione, è necessario inizializzare nuovamente il funzionamento del sistema.

Procedura di inizializzazione:

Alzacristalli elettrici

COMANDI

Porta lato guida fig. 97

Sulla mostrina del pannello porta lato guida sono ubicati i pulsanti che comandano, con chiave di avviamento in posizione ON:

  1. apertura/chiusura cristallo anteriore sinistro; funzionamento "continuo automatico" in fase di apertura/chiusura del cristallo;
  2. apertura/chiusura cristallo anteriore destro; funzionamento "continuo automatico" in fase di apertura/chiusura del cristallo;
  3. apertura/chiusura cristallo posteriore sinistro; funzionamento "continuo automatico" solo in fase di apertura del cristallo;
  4. apertura/chiusura cristallo posteriore destro; funzionamento "continuo automatico" solo in fase di apertura del cristallo;
  5. abilitazione/esclusione dei comandi alzacristalli delle porte posteriori.
ATTENZIONE  L’uso improprio degli alzacristalli elettrici può essere pericoloso. Prima e durante l’azionamento, accertarsi sempre che i passeggeri non siano esposti al rischio di lesioni provocate sia direttamente dai vetri in movimento, sia da oggetti personali trascinati o urtati dagli stessi.

Scendendo dalla vettura, togliere sempre la chiave dal dispositivo di avviamento per evitare che gli alzacristalli elettrici, azionati inavvertitamente, costituiscano un pericolo per chi rimane a bordo.

Premendo brevemente uno dei pulsanti si ottiene la corsa "a scatti" del cristallo, mentre esercitando una pressione prolungata viene attivato l’azionamento "continuo automatico", sia in apertura che in chiusura.

Il cristallo si arresta nella posizione voluta premendo nuovamente il pulsante.

Alzacristalli elettrici

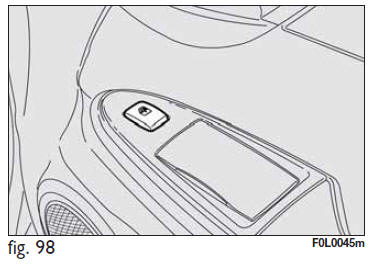

Porta lato passeggero anteriore e posteriori fig. 98

Sul bracciolo interno della porta anteriore lato passeggero e delle porte posteriori sono presenti interruttori dedicati per il comando del relativo cristallo.
